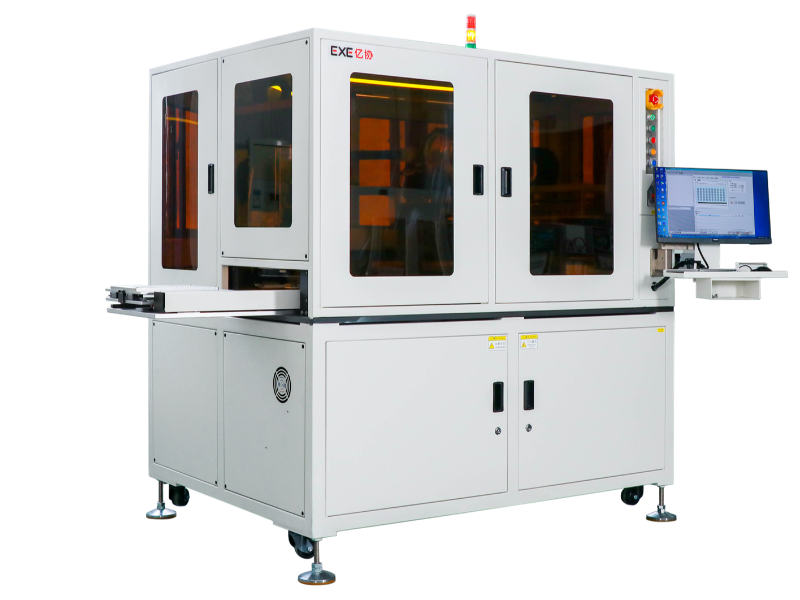

在线式摆盘机EXE530

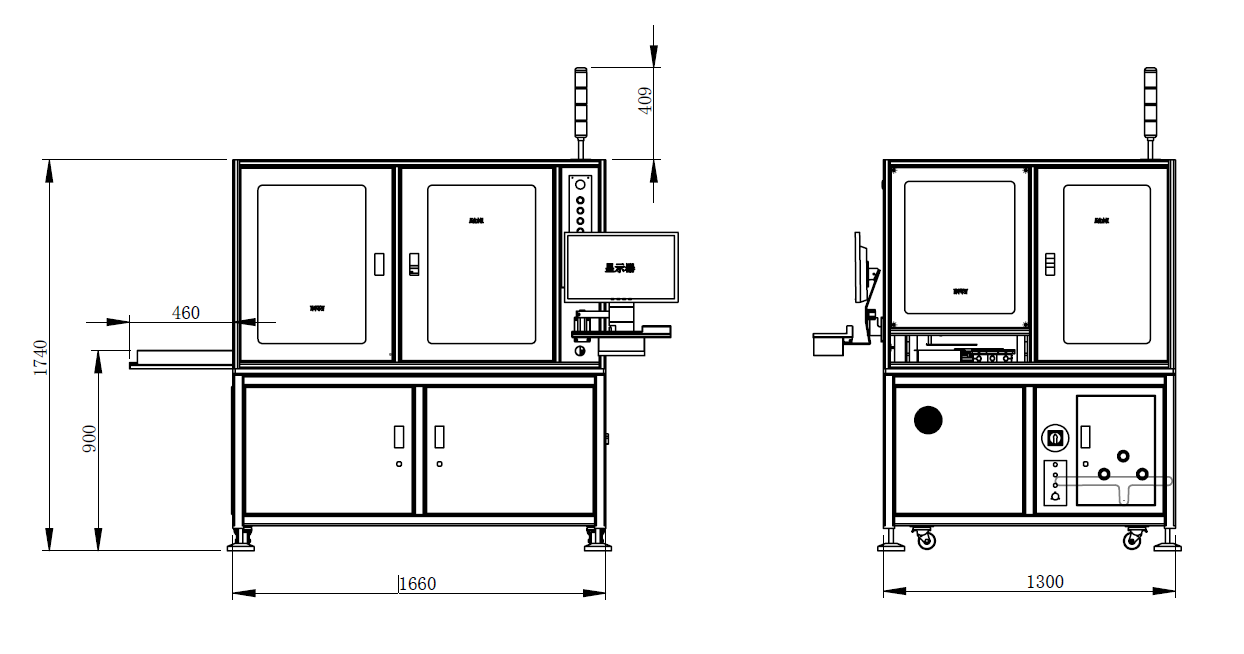

规格参数
1.X轴方向行程为1100MM,Y轴方向行程为600MM.
2.工作行程范围为红色圈圈标注区域
3.自动送料:接前面在线分板机信号自动将待摆盘的产品送入。
4.自动扫码:CCD检测产品尺寸同时具备扫码功能。
5.自动摆盘:CCD引导吸嘴自动吸取OK产品摆盘。
6.自动分辨NG码:NG产品自动放入NG盘,NG码、叉板入不良盒。
7.自动叠盘:自动供应空Tray盘与叠OK成品满Tray盘。
8.AGV自动送入摆放好的空Tray盘和收走满Tray盘。
9.采用多轴总线控制。
10.龙门结构/机械手结构(选配)
产品详情页 产品特点 质量保证及售后服务

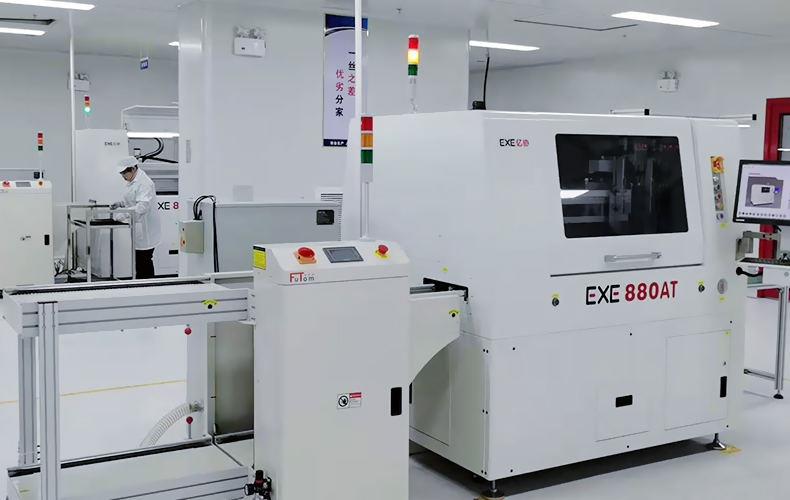

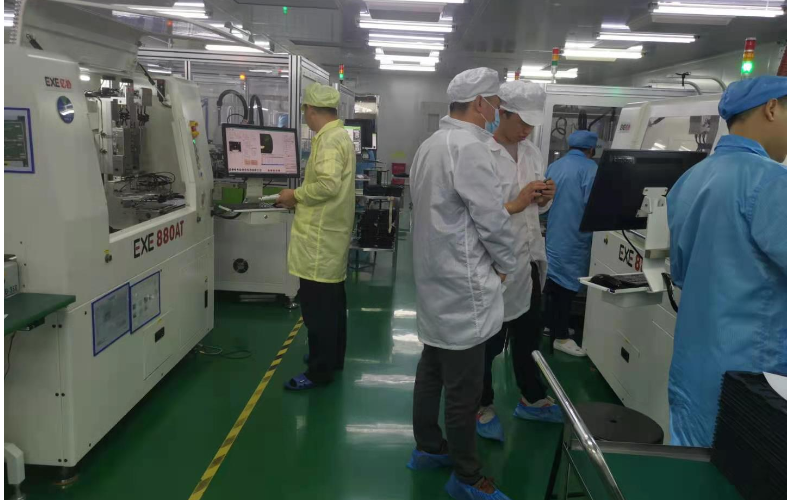

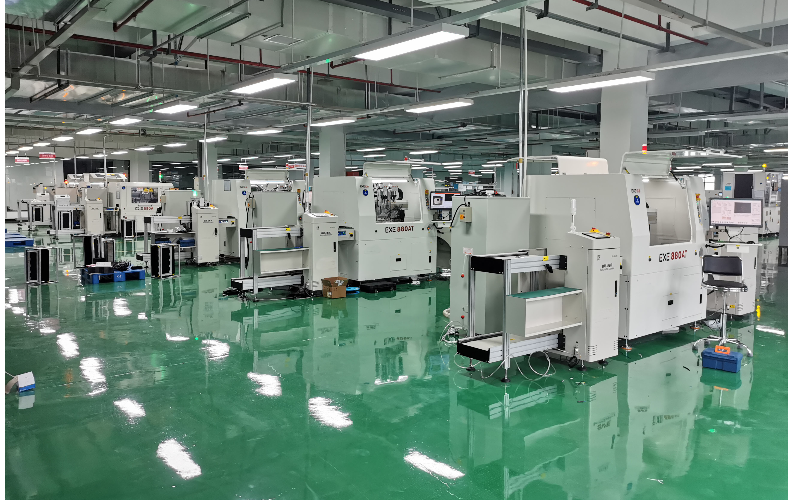

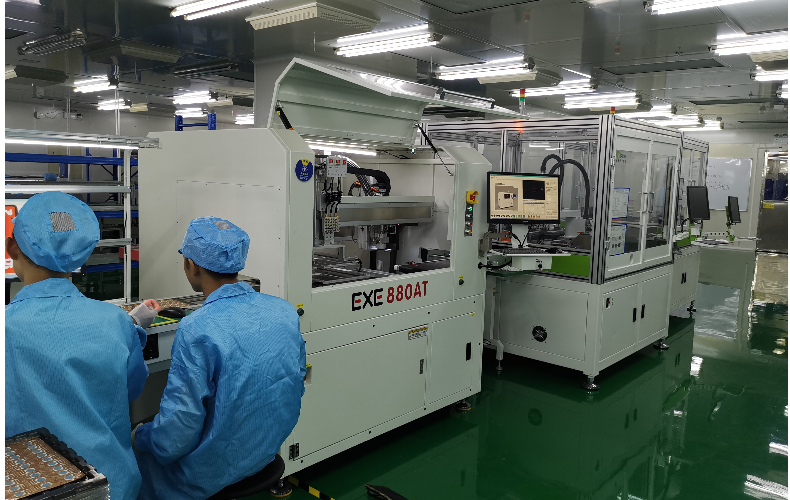

客户现场
杭州亿协智能装备有限公司

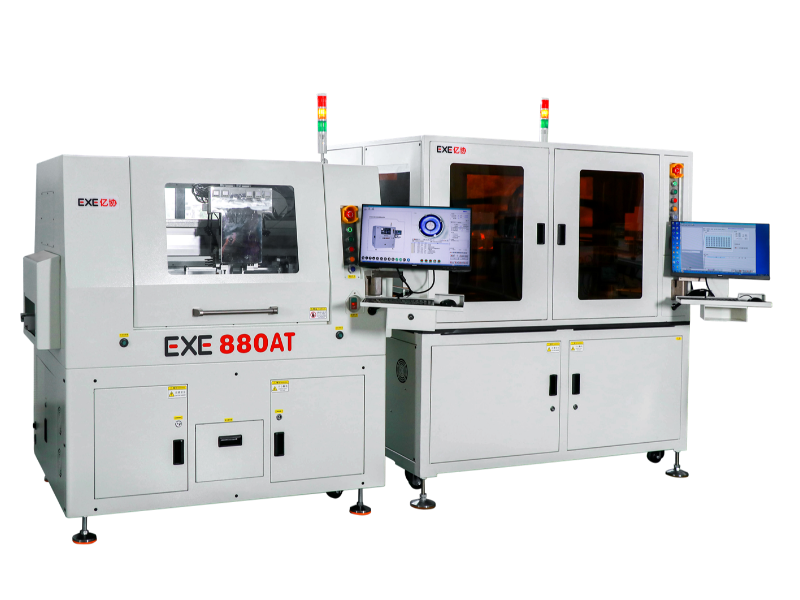

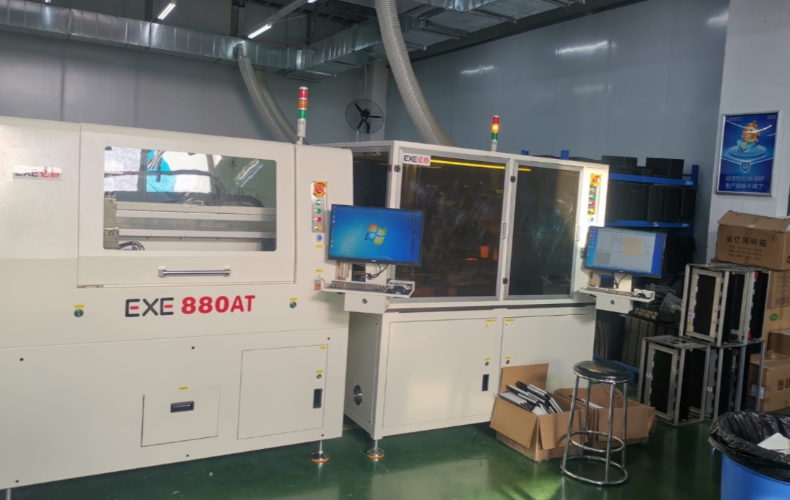

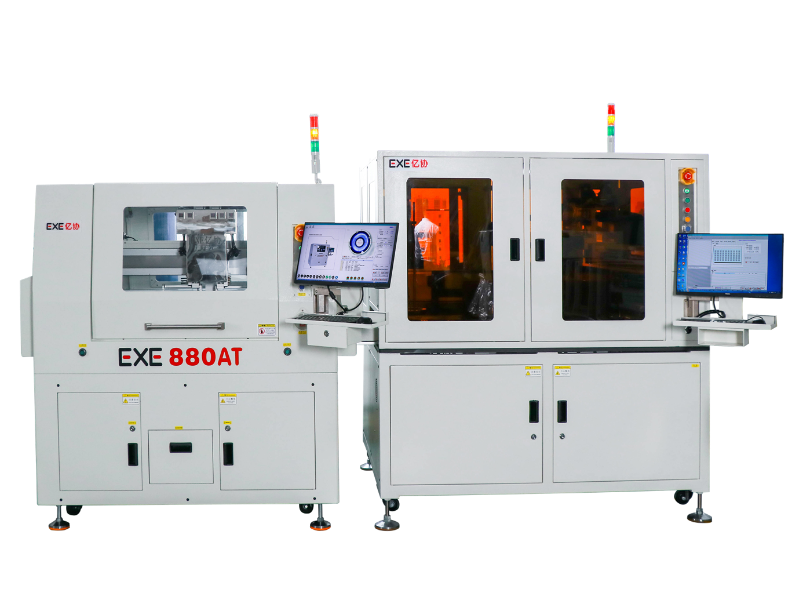

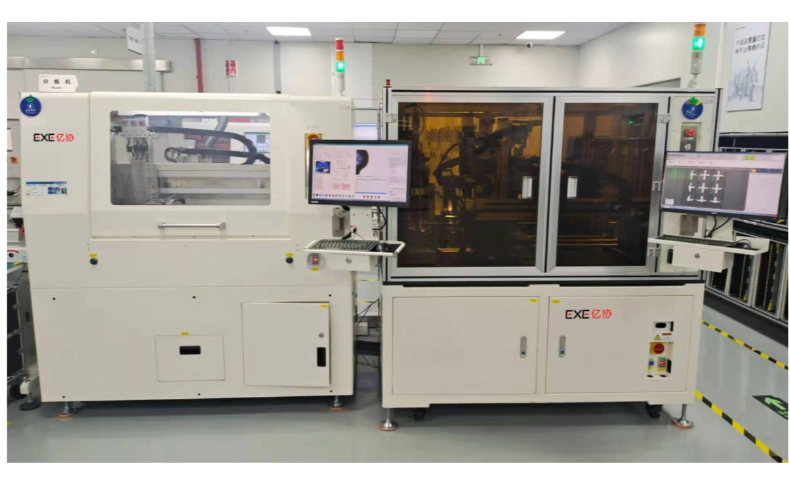

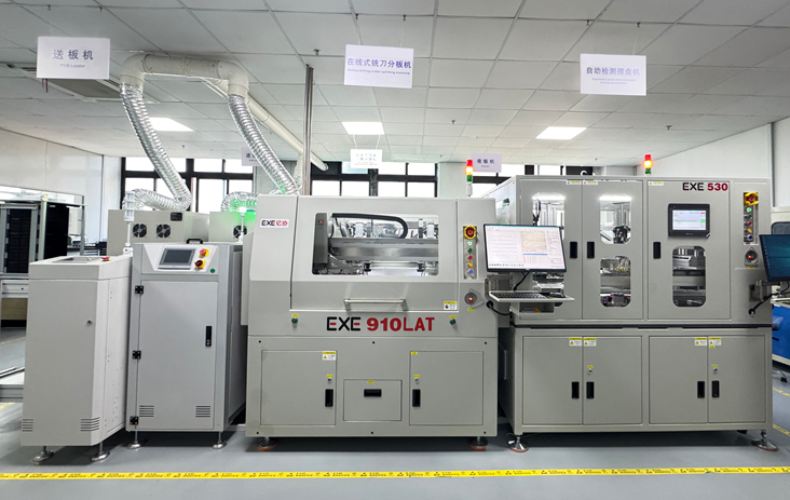

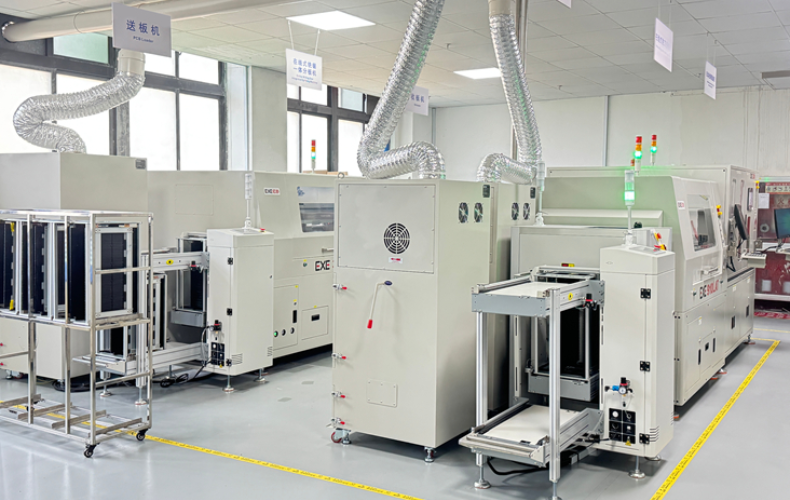

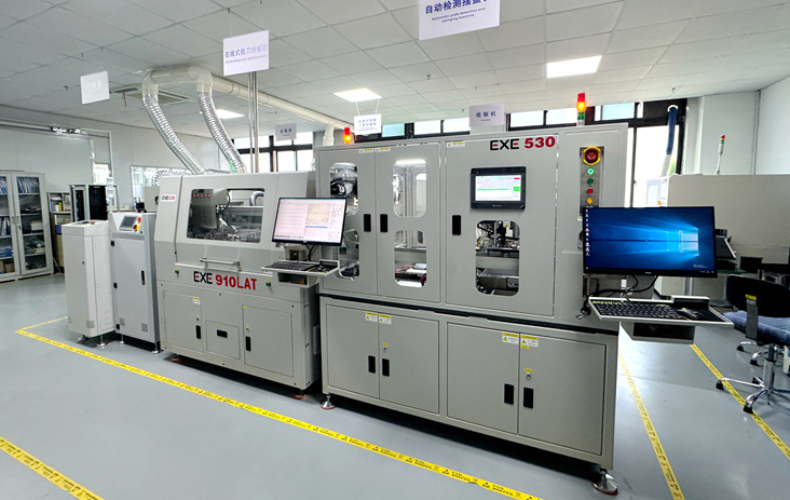

在线分板机+在线摆盘机
杭州亿协智能装备有限公司
在线分板机+在线摆盘机
杭州亿协智能装备有限公司
在线分板机+在线摆盘机
杭州亿协智能装备有限公司
在线分板机+在线摆盘机
杭州亿协智能装备有限公司
在线分板机+在线摆盘机
杭州亿协智能装备有限公司
在线分板机+在线摆盘机
功能介绍

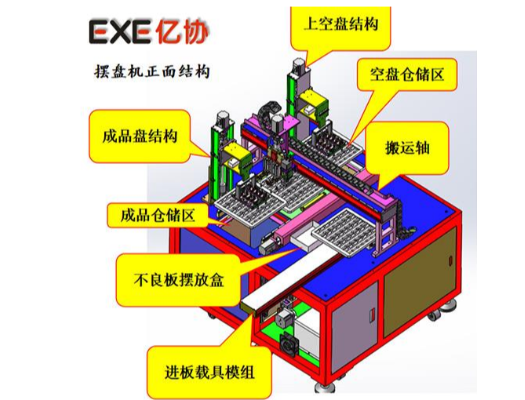

  • 摆盘机正面结构
    在线分板机摆盘机进板载具从前端分板机接切割好的成品板进入摆盘机内,等待搬运轴CCD检测不良品。
    杭州亿协智能装备有限公司

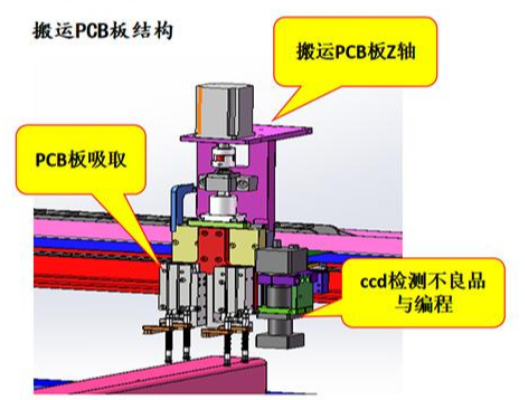

  • PCB搬运结构
    基恩士CCD镜头测量识别PCB板,Z轴抓取PCB板。 伺服马达从出料托盘内去吸取已经切好的PCB板,然后放入托盘内,根据PCB板类型,自动判别是否需要旋转PCB板。
    杭州亿协智能装备有限公司

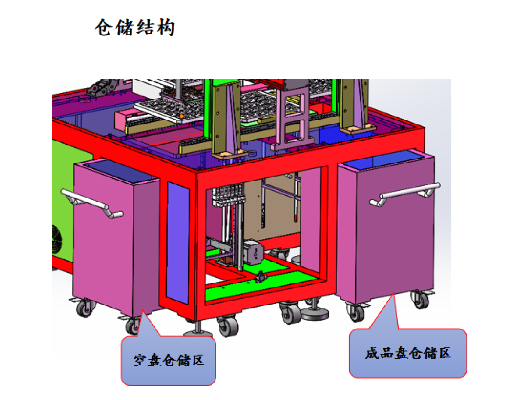

  • 仓储结构
    空盘仓储存放托盘马达带动自动上升到自动取空盘高度,等待Z2轴吸取放入摆盘处,等待装PCB板。 成品盘仓储在储存到设定的数量时,报警通知仓储盘已满。 仓储托盘存放推车存放于设备内部,存放一定数量即可推走,前后各一个。
    杭州亿协智能装备有限公司
配置介绍

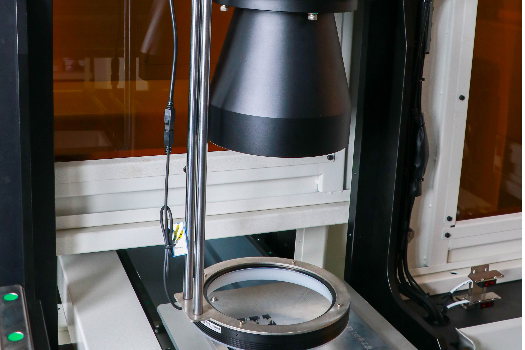

产品尺寸检测结构
CCD检测产品尺寸,自动判定OK产品和NG产品,同时具备扫码功能
杭州亿协智能装备有限公司

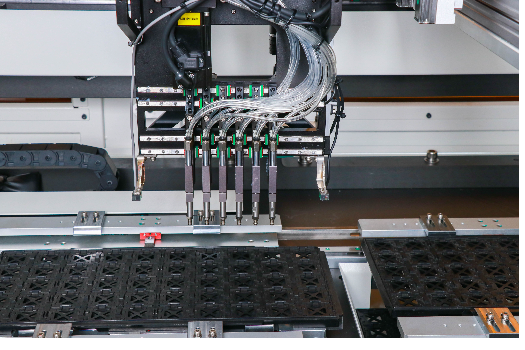

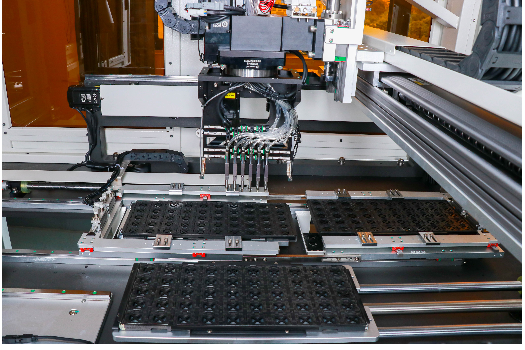

自动摆盘结构
CCD引导吸嘴自动吸取OK产品进行摆盘,自动分辨NG码,将NG产品自动放入NG盘,NG码、叉板入不良盘
杭州亿协智能装备有限公司

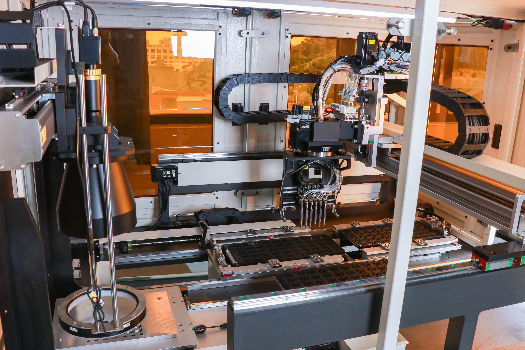

龙门搬运结构
龙门搬运结构实行多轴控制,由X轴、Y轴、Z轴实现多点移动,外加旋转轴,可灵活控制旋转角度
杭州亿协智能装备有限公司
吸嘴自动调节结构
吸嘴可灵活自动调节间距(10mm-35mm),大于35mm可隔行吸取,相机引导精准摆放位置
杭州亿协智能装备有限公司
在线式摆盘机EXE530产品特性:
- X轴方向行程为1100MM,Y轴方向行程为600MM.
- 工作行程范围为红色圈圈标注区域
- 自动送料:接前面在线分板机信号自动将待摆盘的产品送入。
- 自动扫码:CCD检测产品尺寸同时具备扫码功能。
- 自动摆盘:CCD引导吸嘴自动吸取OK产品摆盘。
- 自动分辨NG码:NG产品自动放入NG盘,NG码、叉板入不良盒。
- 自动叠盘:自动供应空Tray盘与叠OK成品满Tray盘。
- AGV自动送入摆放好的空Tray盘和收走满Tray盘。
- 采用多轴总线控制。
- 龙门结构/机械手结构(选配)
品质保障售后无忧
  • 24小时待命
    不分星期六和星期天与节假日
  • 珠三角、长三角
    半小时响应,2小时到现场
质量保证及售后服务
- 整体设备 保固期为一年,若有质量问题免费提供售后维护及更换。

- 售后服务人员均为本公司资深专业技术人员,经过公司的正规培训,考试合格后才单独作业的。售后部接到设备故障通知后,如设备不能正常工作时,长三角外半小时内做出答覆,2小时内派遣人员赶到现场解决问题;长三角外半小时内做出答覆,再根据具体情况24小时内派遣售后人员到达现场解决问题。(如开机不能正常生产,售后人员与客户进行沟通,按客户的要求时间内赶到现场)。

- 本公司售后人员全天24小时待命工作,不分星期六和星期天与节假日。
- 设备到达贵司后,我公司安排工程技术人员安装调试。
- 我公司可安排售后技术人员驻客户公司三天,负责培训及技术指导(可根据客户适当要求延长时间)直到接受为止。
- 我公司售后技术人员负责全面培训,贵司操作及技术人员对我公司设备的安装及操作,全心服务,毫无保留。
- 如客户公司有要求的前提下,我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
