铣刀式分板机上吸尘EXE-880
规格参数
1.单边工作尺寸:300mm X 350mm
2.双工作台同进同出:580mm X 350mm
3.X-Y AC Servo 速度:0-1000mm/sec
4.Z AC Servo 速度:0-800mm/sec
5.X-Y 重复精度:±0.01mm
6.切割精度:±0.02mm
7.CCD相机校准精度:±0.01mm
8.分板应力数值:300uε以下
9.NSK主轴转速:Max.60,000rpm
10.刀具直径:0.8-3.0mm
11.PCB板切割厚度:0.2mm-6.0mm
12.集尘机功率:3HP(选项5HP)
13.集尘柜尺寸:640mm×785mm×1760mm(D×W×H)
14.机器尺寸: 1075mm×1430mm×1460mm(D×W×H)
15.主机+集尘机重量:800 KG
产品详情页 产品特点 质量保证及售后服务
客户现场
杭州亿协智能装备有限公司
铣刀分板机 客户现场
杭州亿协智能装备有限公司
铣刀分板机 客户现场
杭州亿协智能装备有限公司
铣刀分板机 客户现场
杭州亿协智能装备有限公司
铣刀分板机 客户现场
杭州亿协智能装备有限公司
铣刀分板机 客户现场
杭州亿协智能装备有限公司
铣刀分板机 客户现场
功能介绍
  • 双TOP工作平台
    双TOP工作台结构,左右工作台采用气缸传动,加工速度块,生产效率高,稳定性强,大幅度提高加工产能。
    杭州亿协智能装备有限公司
  • 软件操作界面
    视窗操作界面亲切中英文切换, 图示视窗操作界面,编辑程式简单、能快速的完成多点式程式。
    杭州亿协智能装备有限公司
  • 下吸尘结构
    漏斗式密封设计,吸入口采用45度斜角,减少粉尘在内部产生涡流现象。
    杭州亿协智能装备有限公司
  • 铣刀自动下调段数
    软件设置铣刀分段功能,铣刀使用完一段自动下刀补偿,延长铣刀使用寿命,降低成本。
    杭州亿协智能装备有限公司
  • 上吸尘结构
    上吸尘结构(选配)采用静电毛刷密封切割点,独立的针对单切割点吸尘,大幅度提高吸尘效果。
    杭州亿协智能装备有限公司

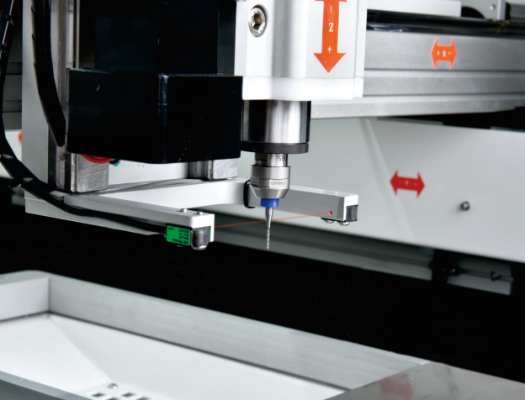

  • 铣刀断裂检测系统
    铣刀检测系统采用光电感应器,实时监控铣刀状态,有效防止断刀后继续运行等现象。
    杭州亿协智能装备有限公司
配置介绍
日本NSK主轴
采用日本NSK主轴,分板切割精度高,质量和效率双重保障
杭州亿协智能装备有限公司
龙门卧式模组
采用龙门卧式结构,对称性好,稳定性高,刚性极佳。
杭州亿协智能装备有限公司
大理石平台
主架构采用大理石平台,运动模组、分板切割,稳定性高。
杭州亿协智能装备有限公司
离子风枪
PCB板切割产生大量的静电,粉尘将吸附在PCB板表面,离子风吹入PCB板表面将静电消除,离子平衡度可达±5V。
杭州亿协智能装备有限公司
电控布局结构
电控线路合理布线,维护保养轻松便捷。
杭州亿协智能装备有限公司
铣刀式分板机上吸尘EXE-880产品特性:
1、全自动PCB分板机采用高速NSK主轴切割分板,大幅降低切割应力,精度高,惯性小,回应快。
2、双Y轴工作台PCB取放区装设光栅安全设施,避免人工误操作,符合公共安全要求。
3、视窗操作界面亲切中英文切换,图示视窗操作界面,编辑程式简单、能快速的完成多点式程式。
4、软件用户多层管理权限、防止误操作等行为。
5、全自动PCB分板机下吸尘采用密封式设计,吸入口采用45度斜角,减少粉尘在内部产生涡流现象。
6、上吸尘结构(选配)采用静电毛刷密封切割点,独立的针对单切割点吸尘,大幅度提高吸尘效果。
7、铣刀检测系统采用光电感应器,实时监控铣刀状态,有效防止断刀后继续运行等现象。
8、软件设置铣刀分段功能,自动下刀补偿,延长铣刀使用寿命,降低成本。
品质保障售后无忧
  • 24小时待命
    不分星期六和星期天与节假日
  • 珠三角、长三角
    半小时响应,2小时到现场
质量保证及售后服务
- 整体设备 保固期为一年,若有质量问题免费提供售后维护及更换。

- 售后服务人员均为本公司资深专业技术人员,经过公司的正规培训,考试合格后才单独作业的。售后部接到设备故障通知后,如设备不能正常工作时,长三角外半小时内做出答覆,2小时内派遣人员赶到现场解决问题;长三角外半小时内做出答覆,再根据具体情况24小时内派遣售后人员到达现场解决问题。(如开机不能正常生产,售后人员与客户进行沟通,按客户的要求时间内赶到现场)。

- 本公司售后人员全天24小时待命工作,不分星期六和星期天与节假日。
- 设备到达贵司后,我公司安排工程技术人员安装调试。
- 我公司可安排售后技术人员驻客户公司三天,负责培训及技术指导(可根据客户适当要求延长时间)直到接受为止。
- 我公司售后技术人员负责全面培训,贵司操作及技术人员对我公司设备的安装及操作,全心服务,毫无保留。
- 如客户公司有要求的前提下,我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
