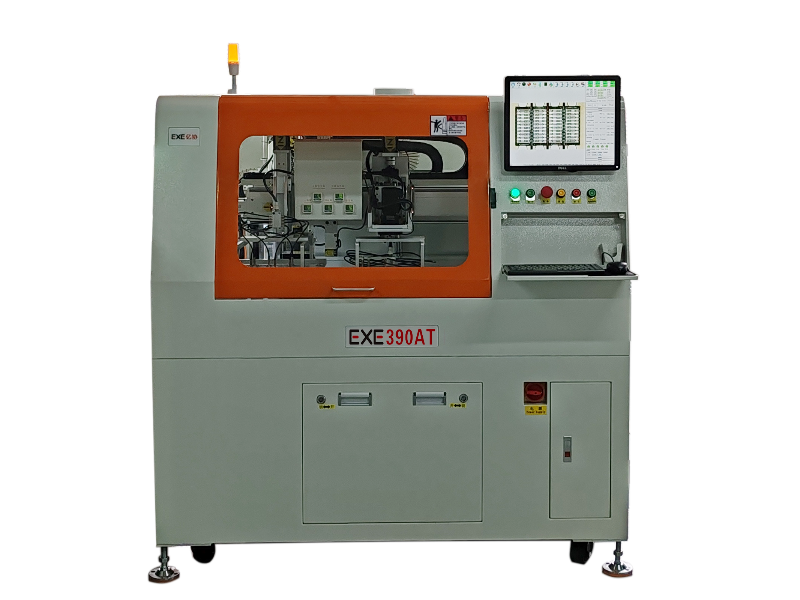

在线锯铣一体分板机EXE-390AT
规格参数
平台尺寸:350*350mm
分板尺寸:320*320mm
分板厚度: 0.4-5mm
分板速度:0--100mm/S
分板精度: ±0.05mm
电源功率:220V/380V 6.5KW
精度控制:CCD相机定位,Mark校准
吸尘方式: 上/下吸尘
切割马达功率: 800W
切割马达转速:13000转/分钟
平台数量:2个
是否旋转:头部旋转分割
分板方式:锯齿刀+铣刀

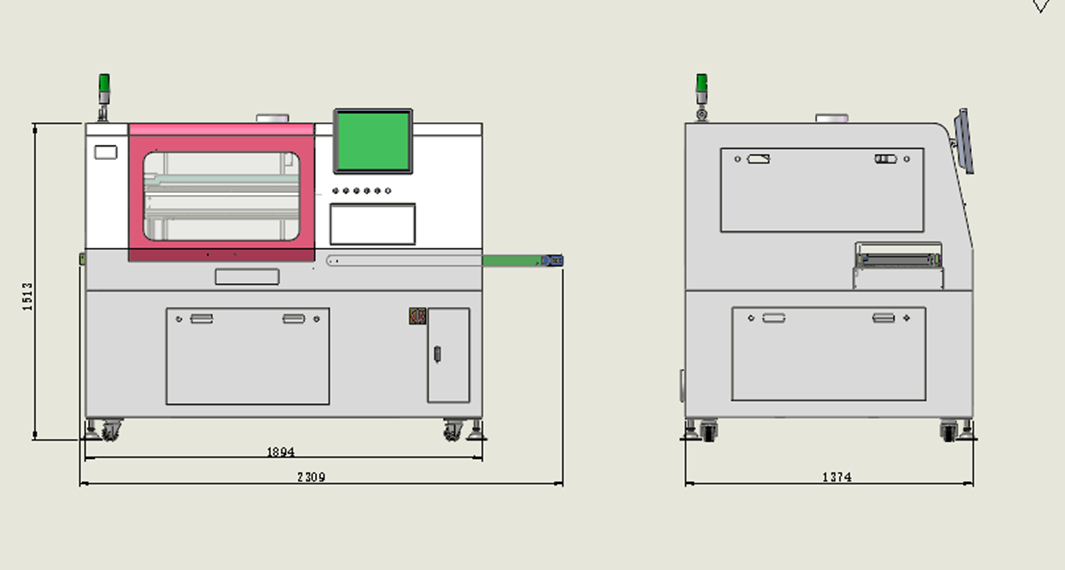

设备尺寸:L1929*W1524*H1515
产品特点 质量保证及售后服务

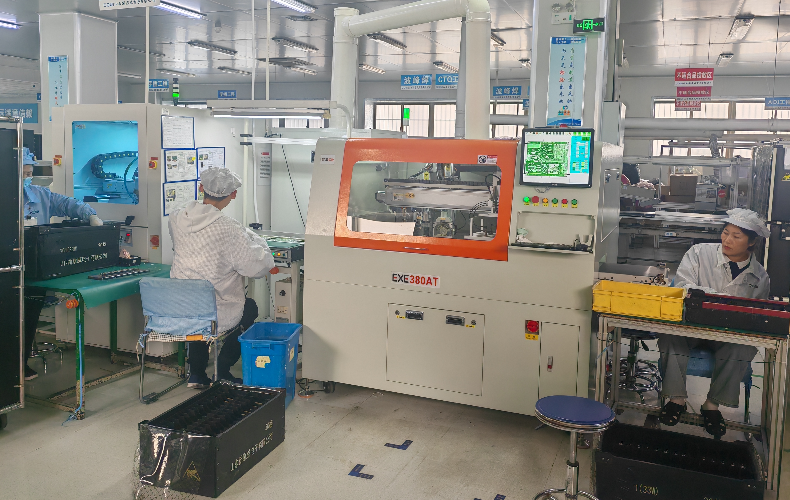

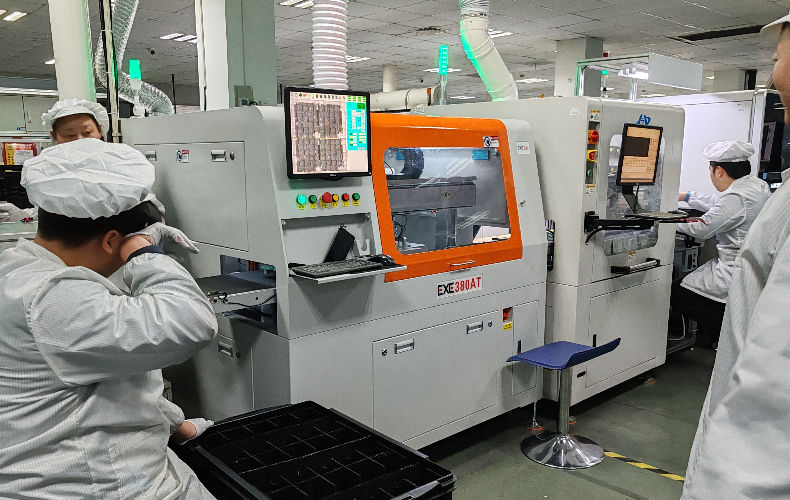

客户现场
杭州亿协智能装备有限公司
锯齿刀片分板 客户现场
杭州亿协智能装备有限公司
锯齿刀片分板 客户现场
杭州亿协智能装备有限公司
锯齿刀片分板 客户现场

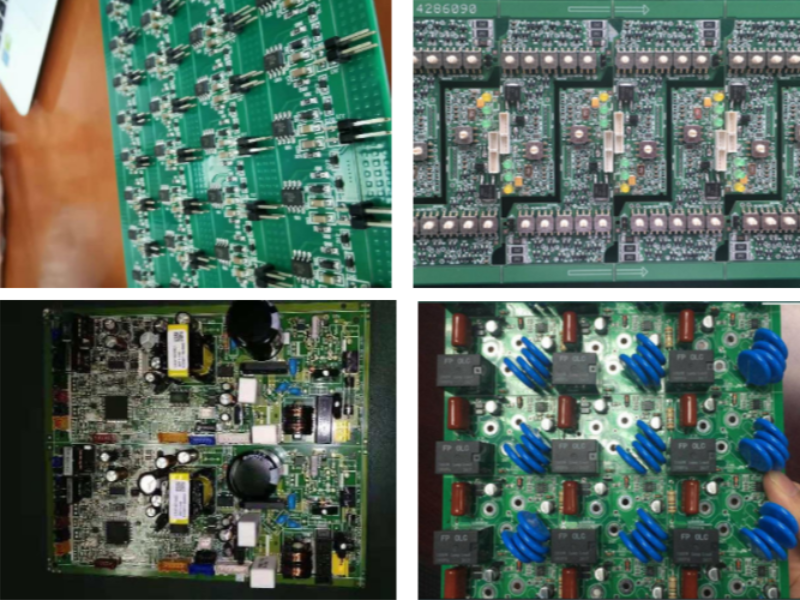

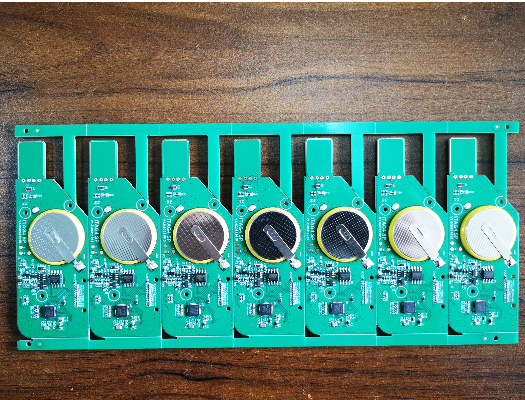

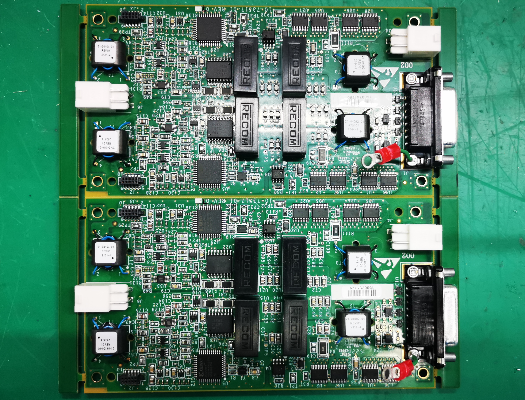

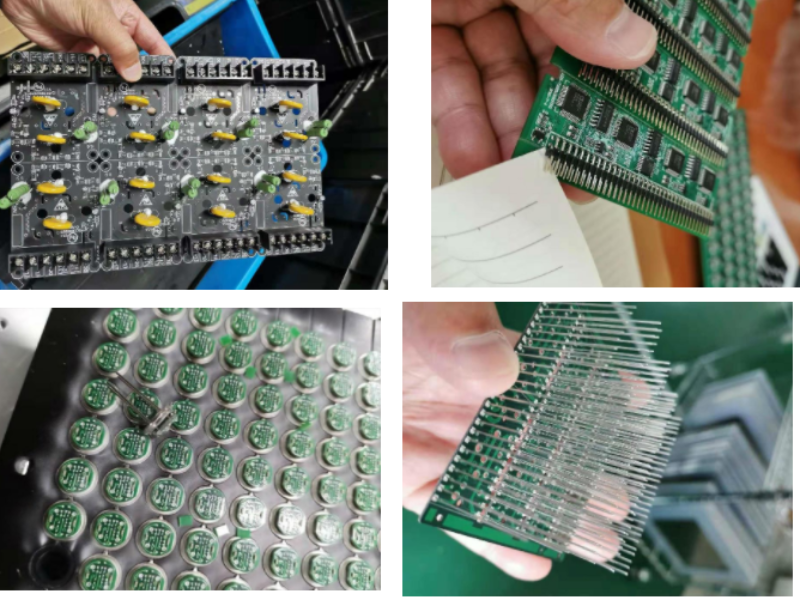

适用产品
  • 医疗产品 邮票孔和V槽工艺
    杭州亿协智能装备有限公司

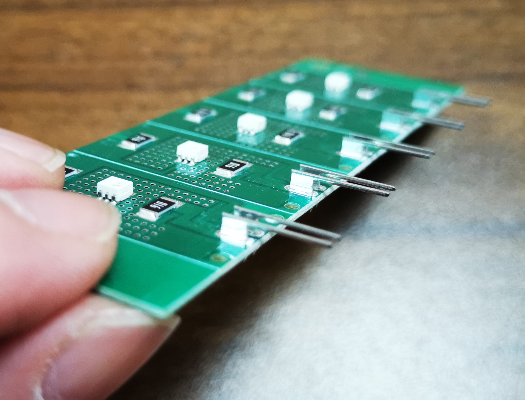

  • 车灯脚坑灯产品
    杭州亿协智能装备有限公司

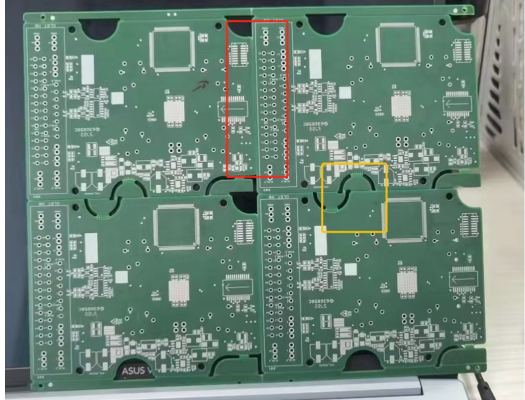

  • 多拼板V槽、邮票孔产品
    杭州亿协智能装备有限公司
  • 4拼版V槽、邮票孔产品
    杭州亿协智能装备有限公司

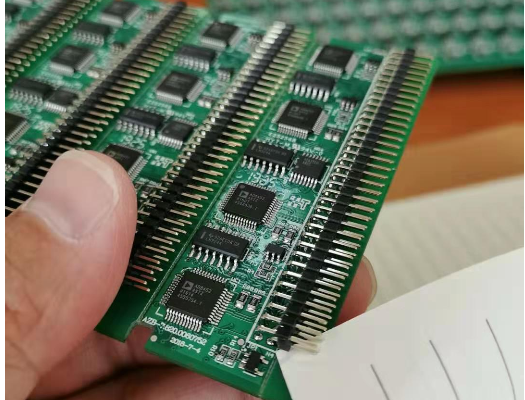

  • V槽背面周围布满排线针
    杭州亿协智能装备有限公司

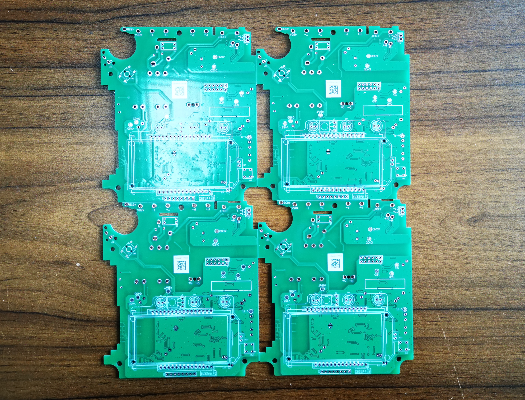

  • 多拼板电表产品
    杭州亿协智能装备有限公司
配置介绍

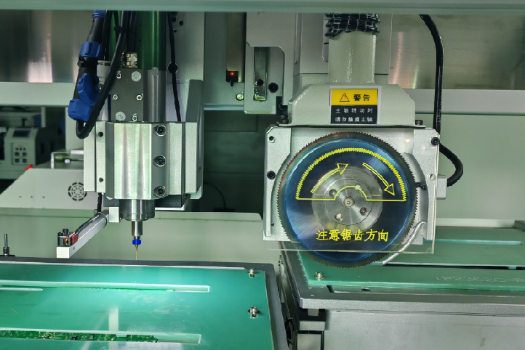

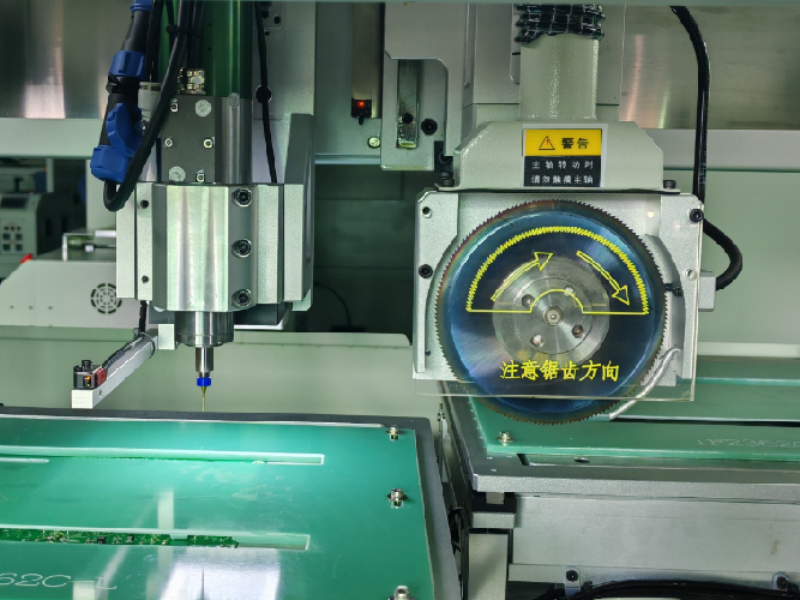

锯铣一体双主轴
具备铣刀和高速切割于一体,一台机相当两台设备,适用于同一产品有桥连、邮票孔、V-CUT等PCBA拼板工艺,实现全程自动化主轴切换,大幅度提升分板效率!
杭州亿协智能装备有限公司
9轴联动模组
采用独立的CNC专用运动控制器,将控制部分集成一体,回路控制稳定性强,精度高,响应传输快,抗干扰性强!
杭州亿协智能装备有限公司

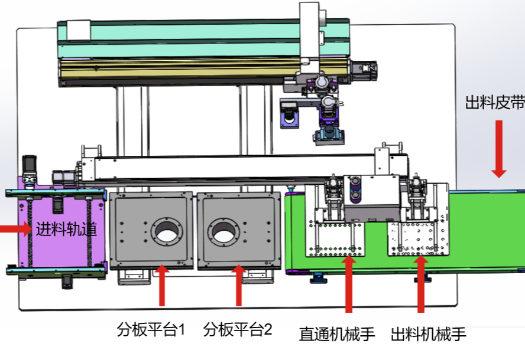

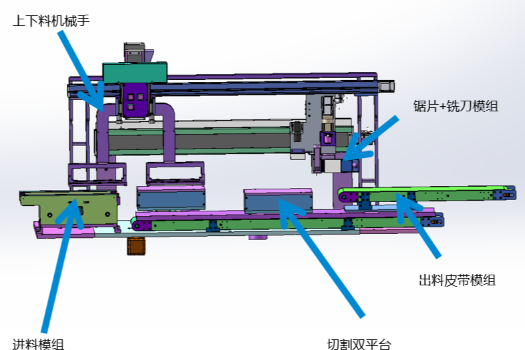

双工作台面
采用双工位台面,结合双机械手,左机械手负责取板,右机械手负责放板,有效提高生产效率,提高产能!
杭州亿协智能装备有限公司
在线锯铣一体分板机EXE-390AT产品特性:
1.动作流程:上料—进入切割区—刀片损耗检测(软件可设置切割多少片检测)—视觉取相(Mark点识别补偿)—X方向分板—切割刀片组角度旋转—Y方向分板—下料
2.产品切割断面平整光滑,无崩边毛刺。分板精度高,切割尺寸一致好。
3.刀片线速度3200M/Min.分板应力小,实际测试分板应力是铣刀式分板应力的一半不到。
4.分板效率快,实际分板速度每秒100mm以上。
5.设备精度:±0.01mm。分板精度:±0.05mm
6.采用高品质,耐高温不易磨损的切割刀片。我司采用最大120mm直径刀片,最大程度的节约刀片,同时对于PCBA上面有高的元器件也能切割,限高15mm以内。
7.机台使用电源:两相:AC220V 60HZ
8.防呆功能:
a.PCBA未放好或不同型号,Mark点识别报警。
b.PCBA未吸附固定,吸附负压表报警。
c.刀片磨损Z轴自动补偿,到达极限设备报警。
品质保障售后无忧
  • 24小时待命
    不分星期六和星期天与节假日
  • 珠三角、长三角
    半小时响应,2小时到现场
质量保证及售后服务
- 整体设备 保固期为一年,若有质量问题免费提供售后维护及更换。

- 售后服务人员均为本公司资深专业技术人员,经过公司的正规培训,考试合格后才单独作业的。售后部接到设备故障通知后,如设备不能正常工作时,长三角外半小时内做出答覆,2小时内派遣人员赶到现场解决问题;长三角外半小时内做出答覆,再根据具体情况24小时内派遣售后人员到达现场解决问题。(如开机不能正常生产,售后人员与客户进行沟通,按客户的要求时间内赶到现场)。

- 本公司售后人员全天24小时待命工作,不分星期六和星期天与节假日。
- 设备到达贵司后,我公司安排工程技术人员安装调试。
- 我公司可安排售后技术人员驻客户公司三天,负责培训及技术指导(可根据客户适当要求延长时间)直到接受为止。
- 我公司售后技术人员负责全面培训,贵司操作及技术人员对我公司设备的安装及操作,全心服务,毫无保留。
- 如客户公司有要求的前提下,我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
