在线锯齿分板机EXE-380AT
规格参数
分板尺寸: 50*50-350*380mm
分板厚度: 0.4-3.6mm
分板速度:0--200mm/S
产品精度: ±0.5
电源功率:220V 4KW
精度控制:CCD相机定位,Mark校准
吸尘方式: 上/下吸尘
切割马达功率: 800W
产品治具检测: 有
切割马达转速:13000转/分钟
平台数量:2个
分板方式:锯齿刀
刀片自动补偿: 有
设备尺寸:L1065*W1065*H1520
产品详情页 产品特点 质量保证及售后服务

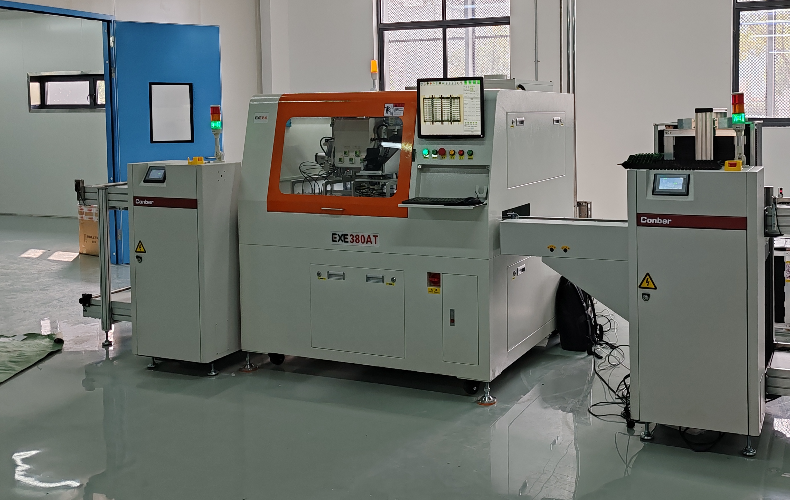

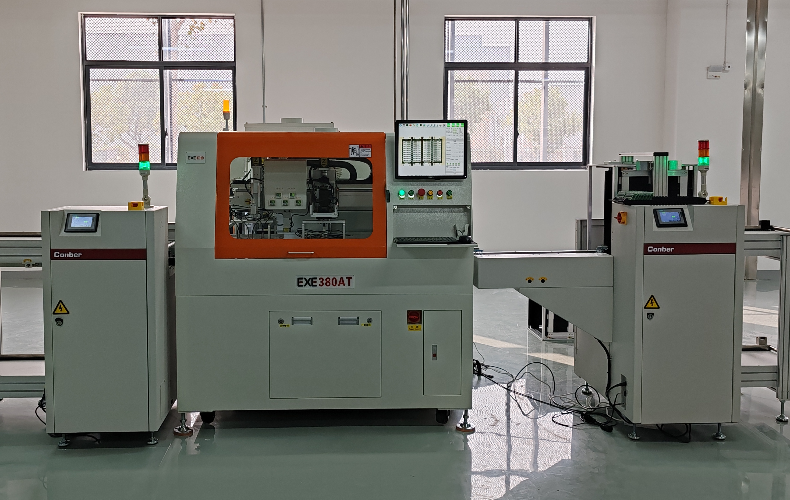

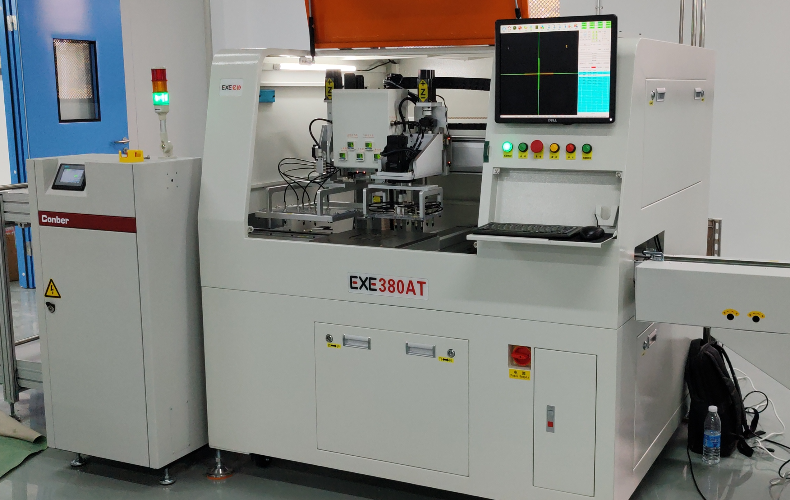

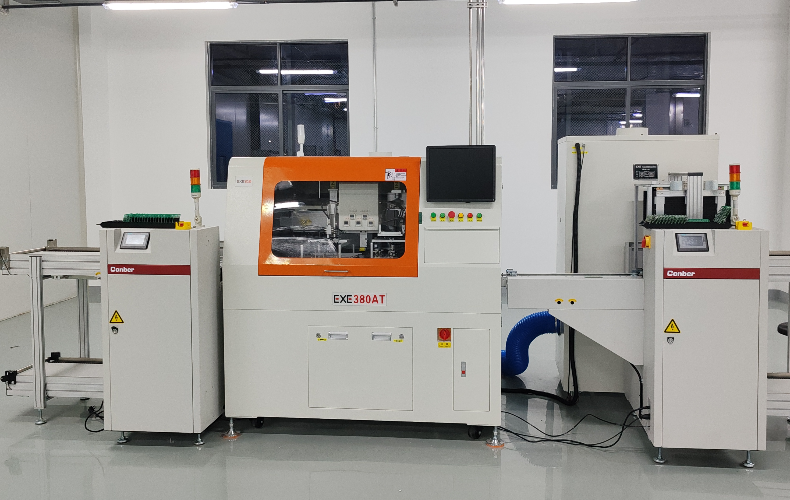

客户现场
杭州亿协智能装备有限公司
在线锯齿分板 客户现场
杭州亿协智能装备有限公司
在线锯齿分板 客户现场
杭州亿协智能装备有限公司
在线锯齿分板 客户现场
杭州亿协智能装备有限公司
在线锯齿分板 客户现场
适用产品
  • 背面元器件挡住V槽
    杭州亿协智能装备有限公司
  • 多拼板V槽产品
    杭州亿协智能装备有限公司
  • 车灯脚坑灯产品
    杭州亿协智能装备有限公司
  • 医疗产品,背面元器件遮挡V槽
    杭州亿协智能装备有限公司
  • V槽背面周围布满排线针
    杭州亿协智能装备有限公司
  • 电源产品V槽周围有电容电阻
    杭州亿协智能装备有限公司
配置介绍

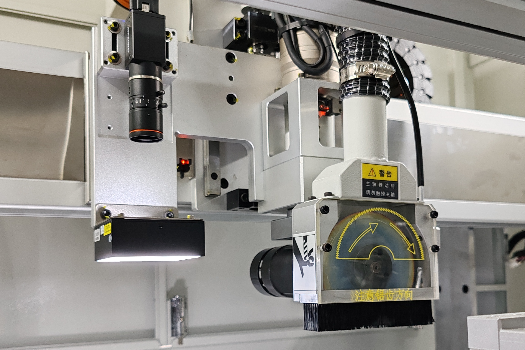

大功率高速主轴
采用大功率高速主轴,切割稳定,切口平滑,可实现90度旋转切割
杭州亿协智能装备有限公司

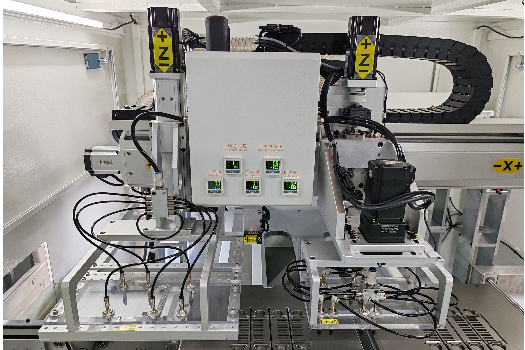

自动取料轴
轨道式进板,自动抓取产品到切割平台,全程自动化生产,无需人员操作
杭州亿协智能装备有限公司
轨道式出料结构
无缝对接下一站工序,如在线摆盘机、机械手、尺寸检测机、自动烧录等工序
杭州亿协智能装备有限公司

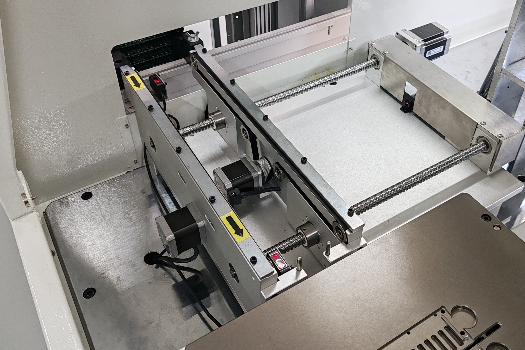

轨道式自动夹板
在线轨道式夹板功能,自动感应分板工装是否到位,自动夹紧分板工装,切割更稳定
杭州亿协智能装备有限公司

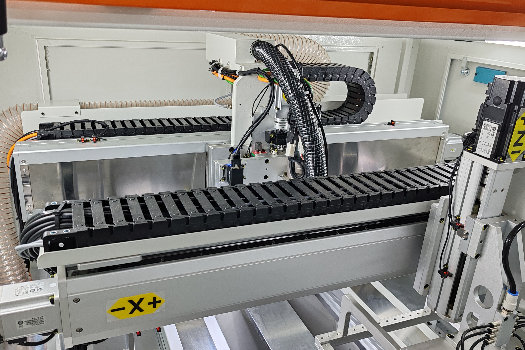

龙门卧式模组
采用龙门卧式结构,对称性好,稳定性高,刚性极佳
杭州亿协智能装备有限公司
在线锯齿分板机EXE-380AT产品特性:
1.动作流程:上料—进入切割区—刀片损耗检测(软件可设置切割多少片检测)—视觉取相(Mark点识别补偿)—X方向分板—切割刀片组角度旋转—Y方向分板—下料
2.产品切割断面平整光滑,无崩边毛刺。分板精度高,切割尺寸一致好。
3.刀片线速度3200M/Min.分板应力小,实际测试分板应力是铣刀式分板应力的一半不到。
4.分板效率快,实际分板速度每秒100mm以上。
5.设备精度:±0.01mm。分板精度:±0.05mm
6.采用高品质,耐高温不易磨损的晶圆切割刀片。我司采用最大120mm直径刀片,最大程度的节约刀片,同时对于PCBA上面有高的元器件也能切割,限高15mm以内。
7.机台使用电源:两相:AC220V 60HZ
8.防呆功能:
a.PCBA未放好或不同型号,Mark点识别报警。
b.PCBA未吸附固定,吸附负压表报警。
c.刀片磨损Z轴自动补偿,到达极限设备报警。
品质保障售后无忧
  • 24小时待命
    不分星期六和星期天与节假日
  • 珠三角、长三角
    半小时响应,2小时到现场
质量保证及售后服务
- 整体设备 保固期为一年,若有质量问题免费提供售后维护及更换。

- 售后服务人员均为本公司资深专业技术人员,经过公司的正规培训,考试合格后才单独作业的。售后部接到设备故障通知后,如设备不能正常工作时,长三角外半小时内做出答覆,2小时内派遣人员赶到现场解决问题;长三角外半小时内做出答覆,再根据具体情况24小时内派遣售后人员到达现场解决问题。(如开机不能正常生产,售后人员与客户进行沟通,按客户的要求时间内赶到现场)。

- 本公司售后人员全天24小时待命工作,不分星期六和星期天与节假日。
- 设备到达贵司后,我公司安排工程技术人员安装调试。
- 我公司可安排售后技术人员驻客户公司三天,负责培训及技术指导(可根据客户适当要求延长时间)直到接受为止。
- 我公司售后技术人员负责全面培训,贵司操作及技术人员对我公司设备的安装及操作,全心服务,毫无保留。
- 如客户公司有要求的前提下,我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
