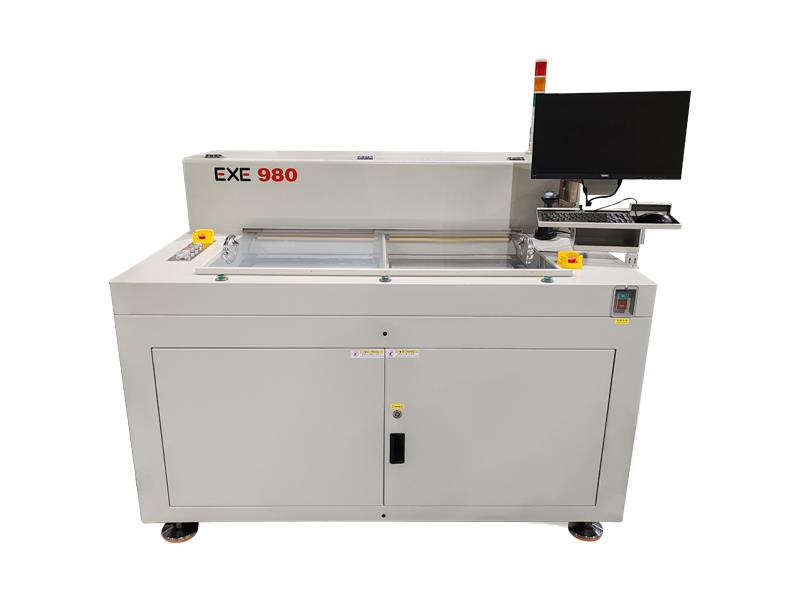

底部下切割分板机EXE-980

规格参数

1.分板工作范围: 350mmx300mm
2.xyz驱动方式: ac伺服马达
3.运动轴数：3轴
4.程序教导方式：彩色ccd影像直觉式教导输入
5.操作界面：win10视窗操作界面
6.上吸尘功率: 5hp
7.日本NSK主轴: max60000rpm
8.x-y ac servo 速度：0-1000mm/sec
9.z ac servo 速度：0-800mm/sec
10.x-y 重复精度：±0.02mm
11.切割精度：±0.05mm
12.ccd相机校准精度：±0.01mm
13.分板应力数值：300uε以下
14.刀具直径：0.8-3.0mm
15.pcb板切割厚度：0.2mm-6.0mm
16.主机及集尘机电压: 220v 1φ及3φ
17.电源消耗: 3.5kva
18.静电消除枪
19.视觉系统：高分辨率数码摄像头
20.驱动马达：交流无刷伺服马达
27.控制方式：专用控制器
28.集尘柜尺寸：820mmx550mmx1600mm(d×w×h)

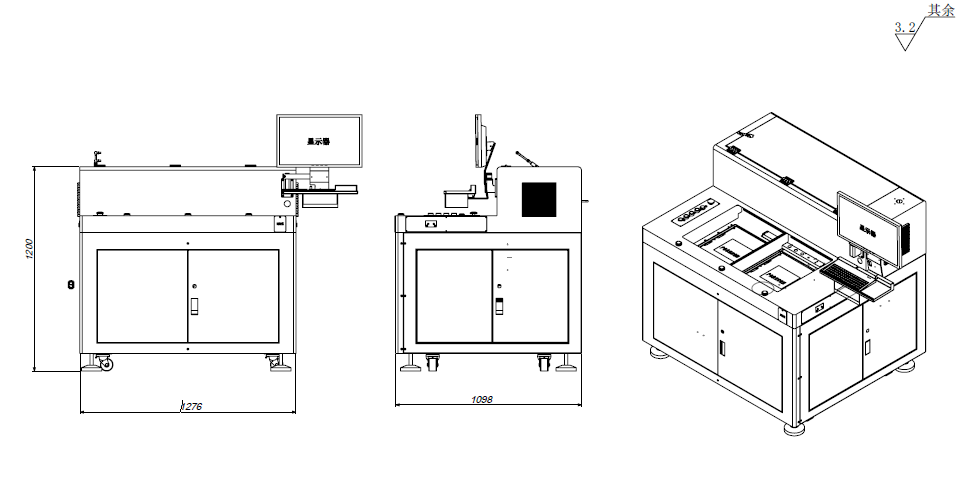

29.机器尺寸：1276mmx1098mmx1200mm(d×w×h)
30.主机+集尘机重量：800 kg

产品详情页产品特点质量保证及售后服务

客户现场

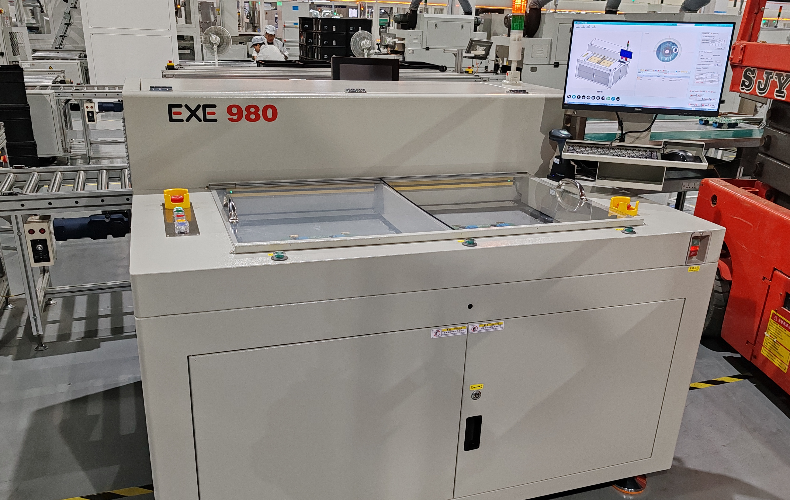

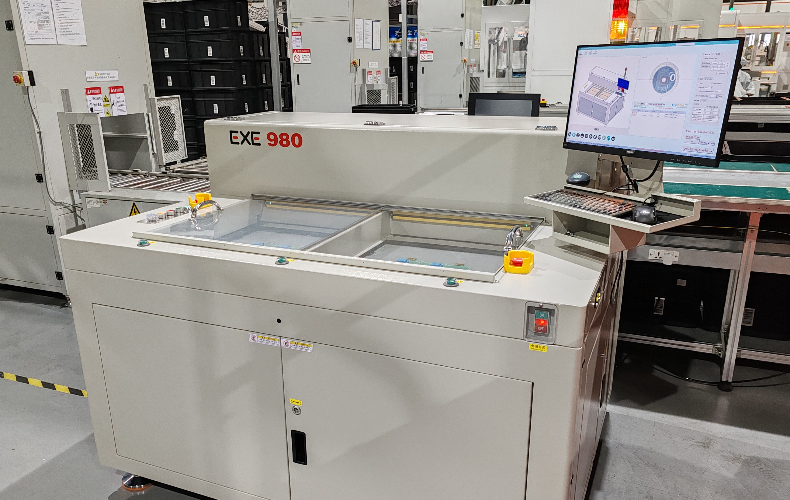

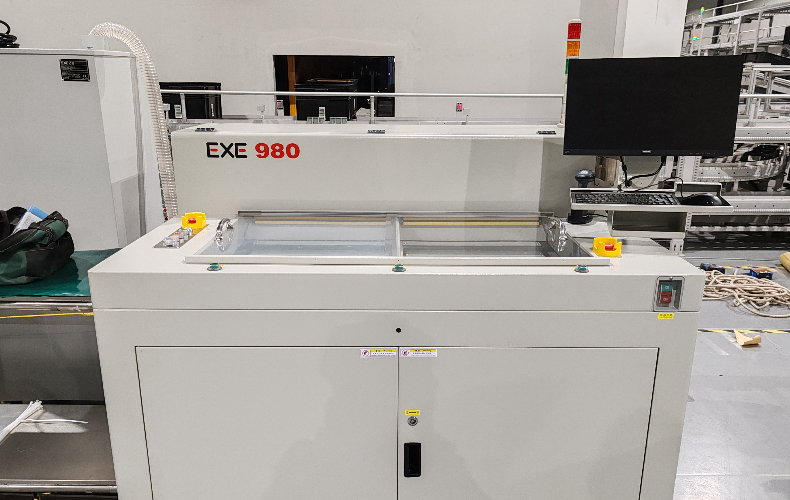

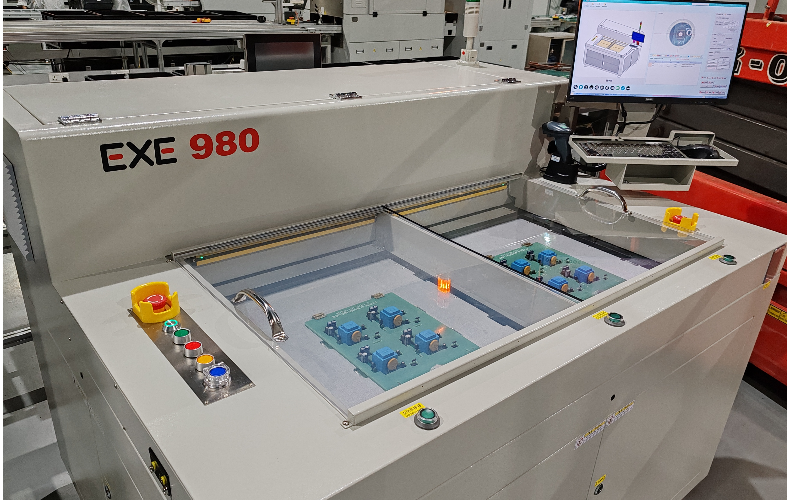

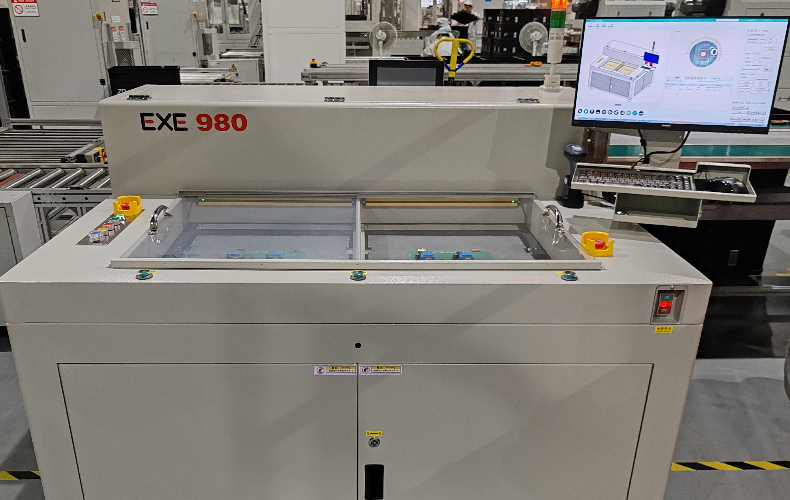

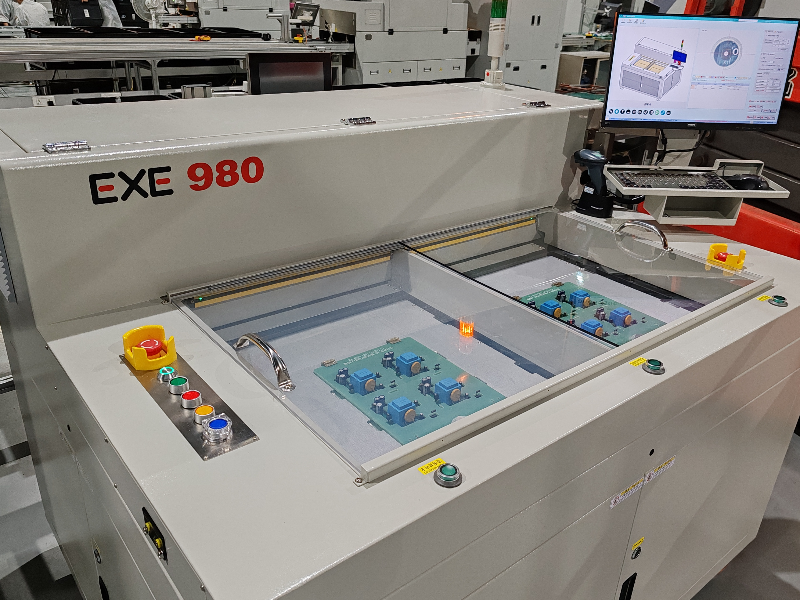

底部下切割分板机客户现场

功能介绍

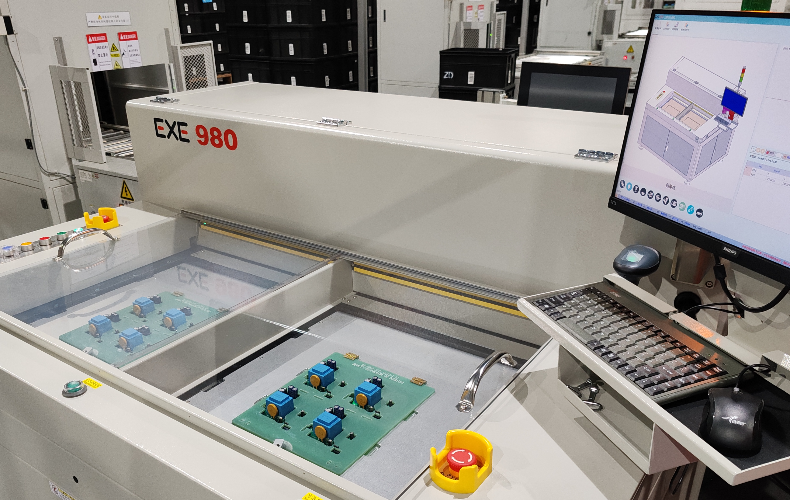

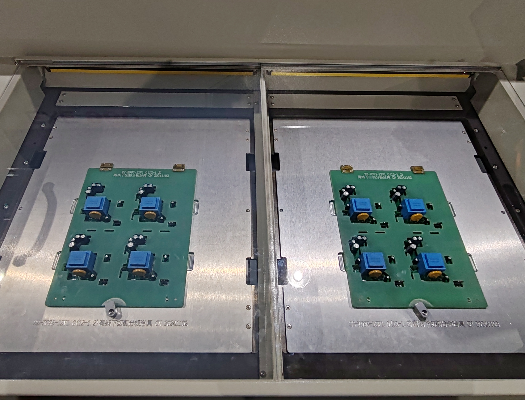

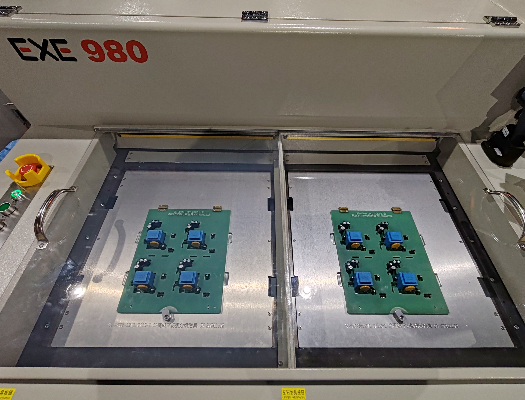

双工位台面

双工作台结构，左右工作台采用伺服电机与丝杆导轨传动，加工速度块，生产效率高，稳定性强，大幅度提高加工产能。
铣刀断裂检测系统

铣刀检测系统采用光电感应器，实时监控铣刀状态，有效防止断刀后继续运行等现象。
安全光栅

双工作台PCB取放区装设安全光栅设施，避免人工误操作，符合公共安全要求。

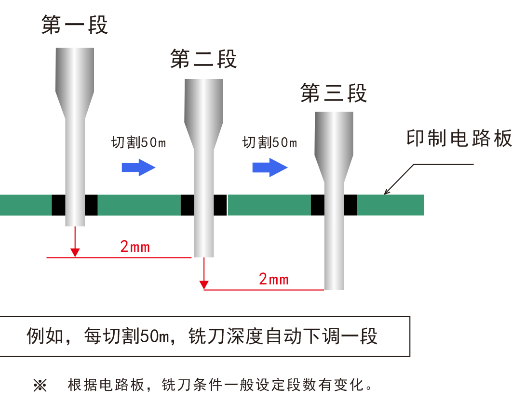

铣刀分段自动下调

软件设置铣刀分段功能，铣刀使用完一段自动下刀补偿，延长铣刀使用寿命，降低成本。

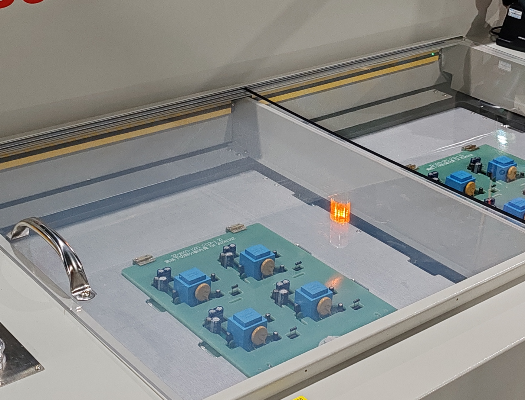

防尘防掉落安全推拉门

防尘防掉落安全推拉门，有效防止粉尘和异物掉落，进一步防护产品

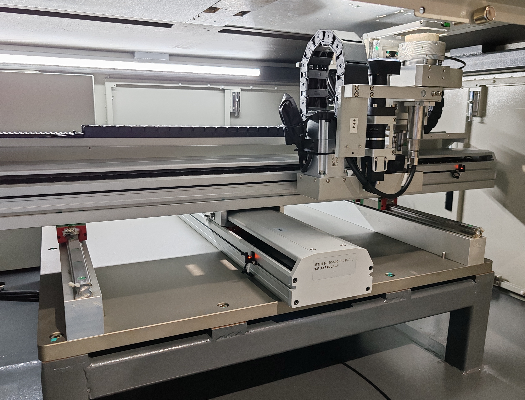

平台卧式模组结构

主架构采用平台卧式运动模组结构、分板切割，稳定性高。

配置介绍

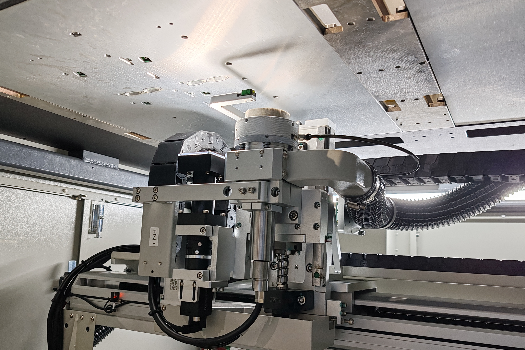

日本NSK主轴

采用日本NSK进口高速主轴（Max：60000RPM），切割应力小，精度高，增加切板效率，自动换刀实现全自动化。

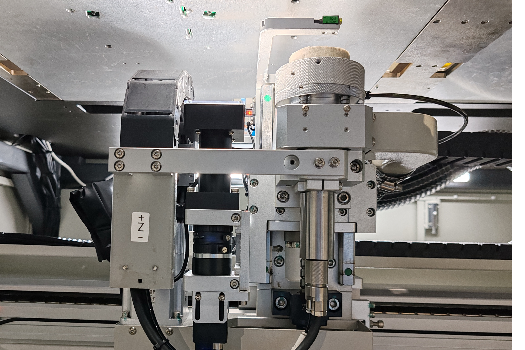

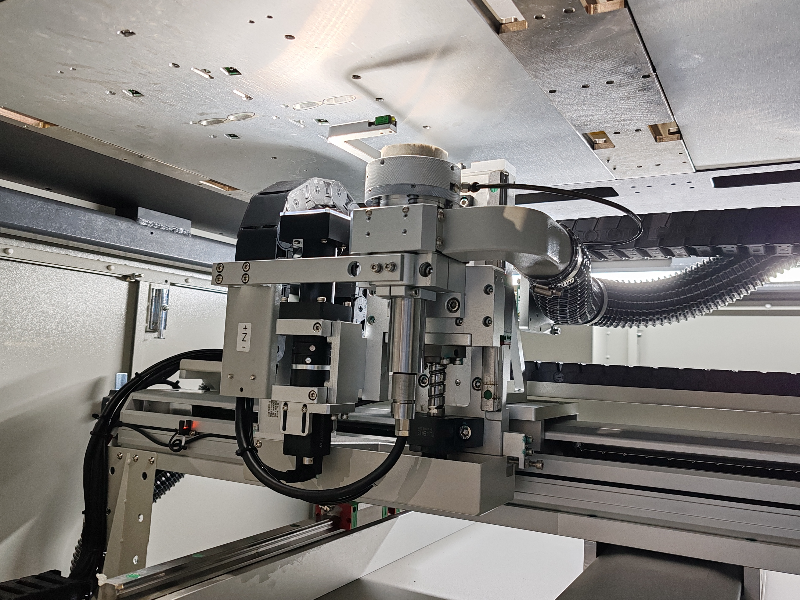

下切割模组

主架构采用一体铸造平台，运动模组、分板切割，稳定性高。

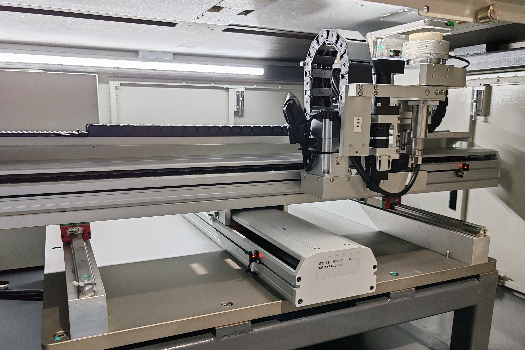

平台卧式模组

采用平台卧式结构，对称性好，稳定性高，刚性极佳。

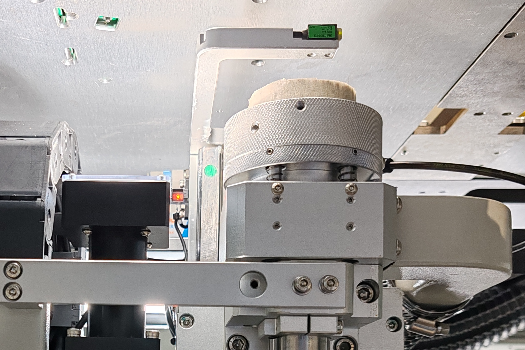

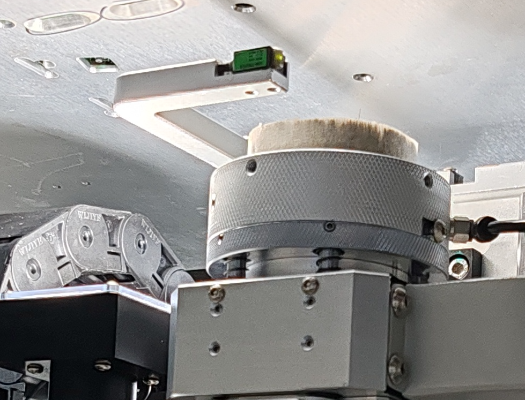

密封性浮动毛刷

浮动毛刷结构，针对不同板厚，元器件高度，自动调节最佳吸尘效果，增加铣刀使用寿命。

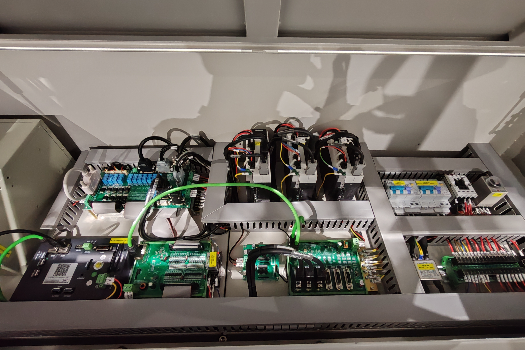

电控布局结构

电控线路合理布线，维护保养，轻松便捷。

下切割分板机EXE980产品特性：

1、底部下切割分板机采用双工作台，PCB取放区装设光栅安全设施，避免人工误操作，符合公共安全要求。
2、视窗操作界面亲切中英文切换，图示视窗操作界面，编辑程式简单、能快速的完成多点式程式。
3、软件用户多层管理权限、防止误操作等行为。
4、上吸尘结构采用静电毛刷密封切割点，独立的针对单切割点吸尘，大幅度提高吸尘效果。
5、铣刀检测系统采用光电感应器，实时监控铣刀状态，有效防止断刀后继续运行等现象。
6、软件设置铣刀分段功能，自动下刀补偿，延长铣刀使用寿命，降低成本。
7、采用独立CNC专用运动控制器，将控制部分集成一体，回路控制稳定性强，精度高，响应传输快，抗干扰性强。
8、具备直线、圆弧及不规则型的板边切割功能，实现断刀检测，滑刀检测功能。
9、采用日本NSK进口高速主轴（Max：60000RPM），切割应力小，精度高，增加切板效率，自动换刀实现全自动化。

品质保障售后无忧

24小时待命

不分星期六和星期天与节假日
珠三角、长三角

半小时响应，2小时到现场

质量保证及售后服务

- 整体设备保固期为一年，若有质量问题免费提供售后维护及更换。

- 售后服务人员均为本公司资深专业技术人员，经过公司的正规培训，考试合格后才单独作业的。售后部接到设备故障通知后，如设备不能正常工作时，长三角外半小时内做出答覆，2小时内派遣人员赶到现场解决问题；长三角外半小时内做出答覆，再根据具体情况24小时内派遣售后人员到达现场解决问题。（如开机不能正常生产，售后人员与客户进行沟通，按客户的要求时间内赶到现场）。

- 本公司售后人员全天24小时待命工作，不分星期六和星期天与节假日。

- 设备到达贵司后，我公司安排工程技术人员安装调试。

- 我公司可安排售后技术人员驻客户公司三天，负责培训及技术指导（可根据客户适当要求延长时间）直到接受为止。

- 我公司售后技术人员负责全面培训，贵司操作及技术人员对我公司设备的安装及操作，全心服务，毫无保留。

- 如客户公司有要求的前提下，我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
