双主轴离线分板机EXE-910

规格参数

1.分板工作范围: 300mmx350mm
2.xyz驱动方式: ac伺服马达
3.运动轴数：7轴
4.程序教导方式：彩色ccd影像直觉式教导输入
5.操作界面：win10视窗操作界面
6.上吸尘功率: 5hp，下集尘机功率：3hp（选项5hp）
7.可选配日本NSK：max60000rpm主轴、sycotec（德国）: max80000rpm（自动换刀）
8.x-y ac servo 速度：0-1000mm/sec
9.z ac servo 速度：0-800mm/sec
10.x-y 重复精度：±0.02mm
11.切割精度：±0.05mm
12.ccd相机校准精度：±0.01mm
13.分板应力数值：300uε以下
14.刀具直径：0.8-3.0mm
15.pcb板切割厚度：0.2mm-6.0mm
16.主机及集尘机电压: 220v 1φ及3φ
17.电源消耗: 3.5kva
18.静电消除枪
19.视觉系统：高分辨率数码摄像头
20.驱动马达：交流无刷伺服马达
21.程序备份：usb界面
22.控制方式：专用控制器
23.集尘柜尺寸：640mm×785mm×1760mm(d×w×h)

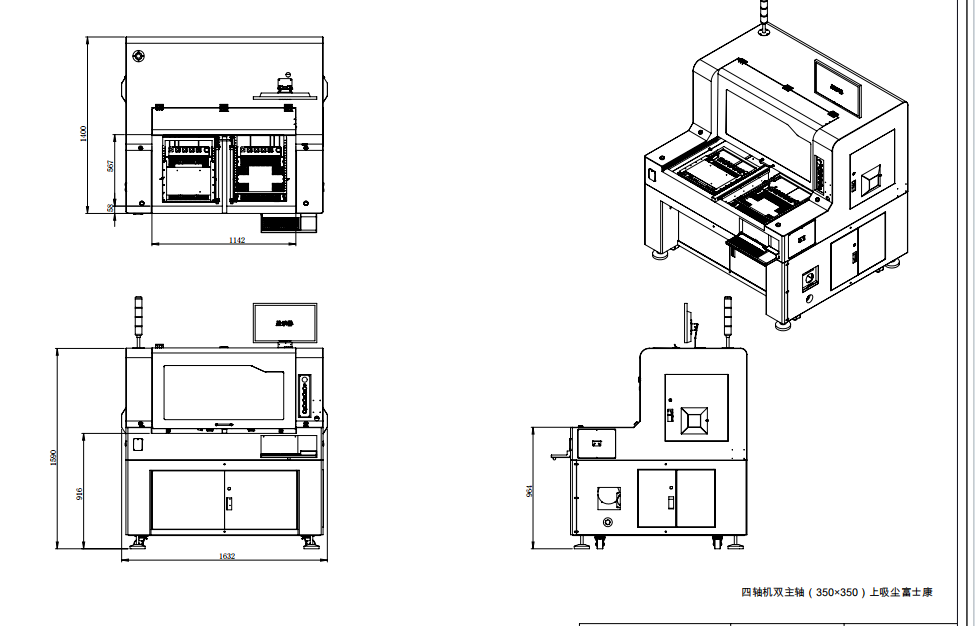

24.机器尺寸： 1640mm×1370mm×1408mm(d×w×h)
25.主机+集尘机重量：800 kg

产品详情页产品特点质量保证及售后服务

客户现场

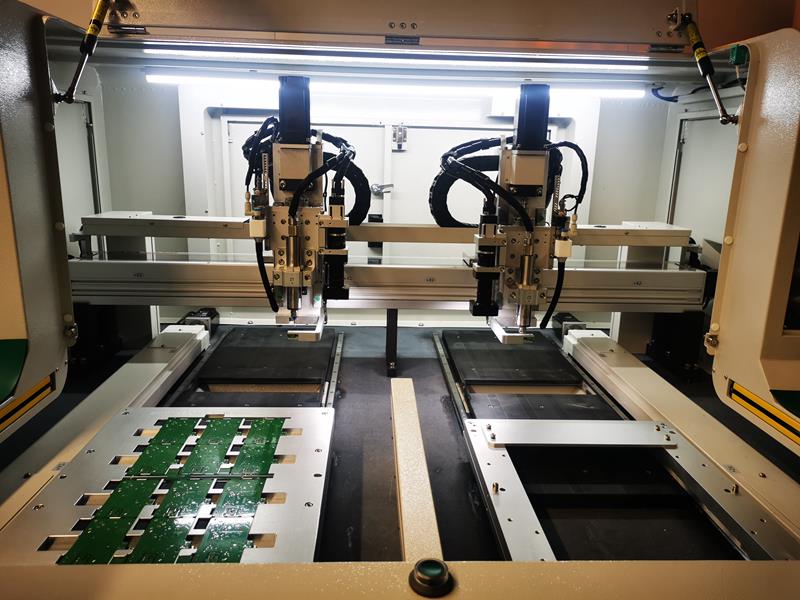

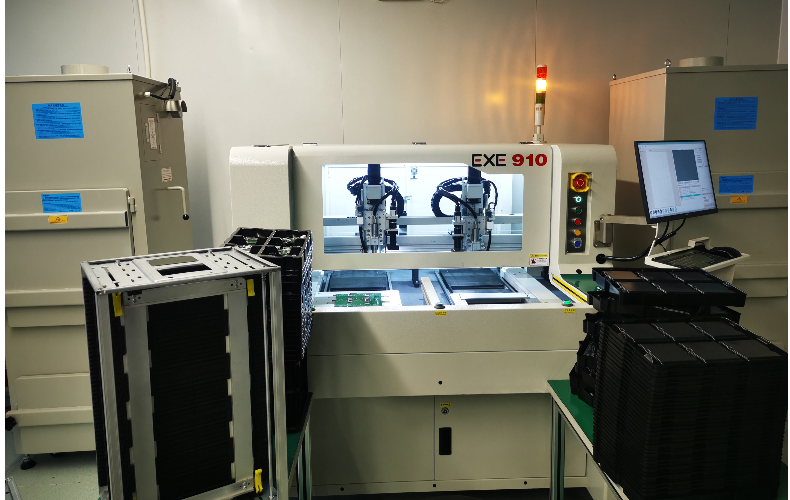

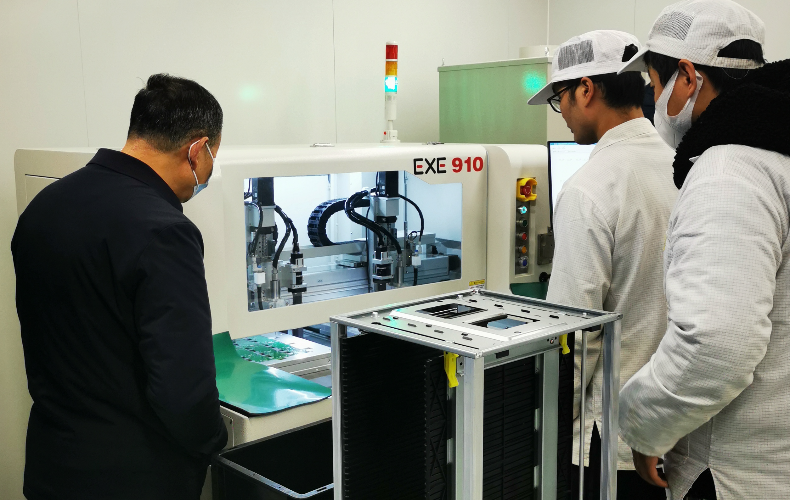

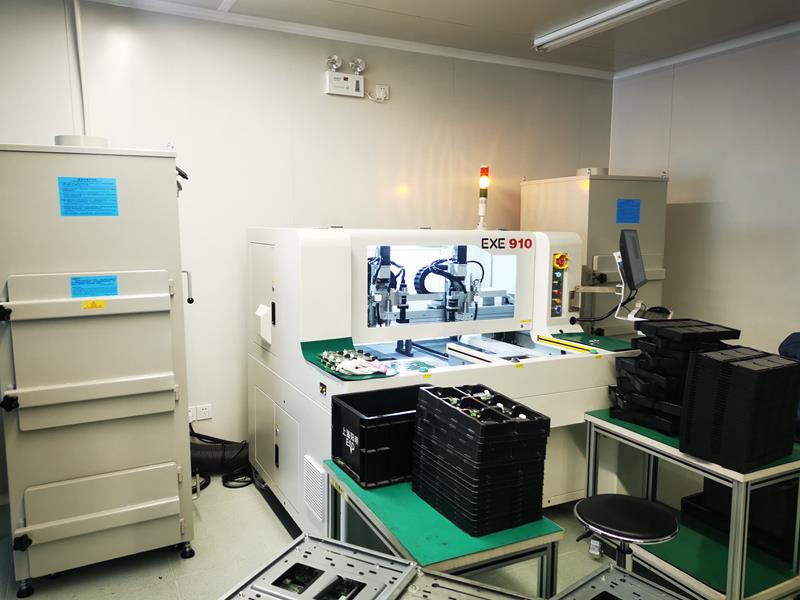

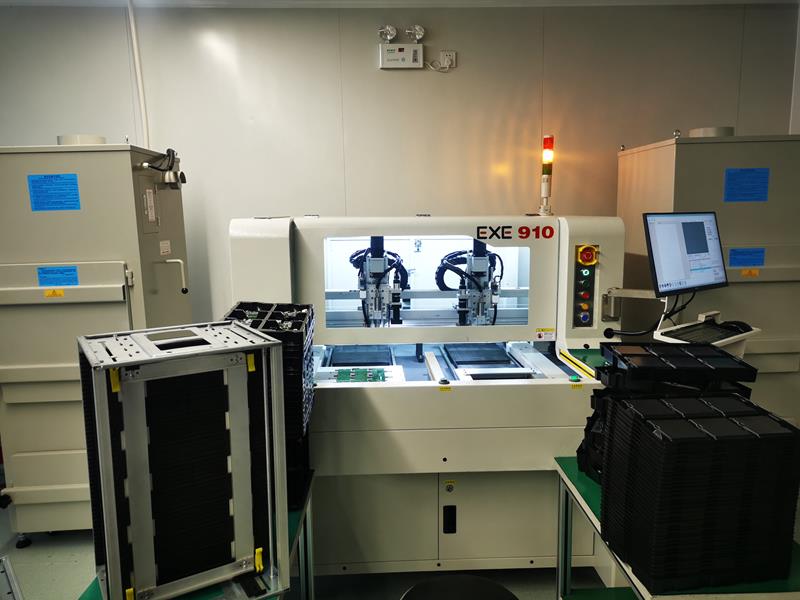

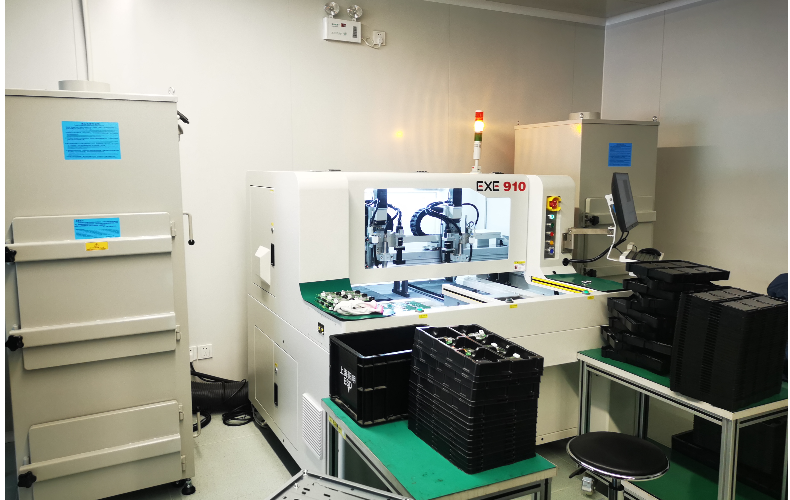

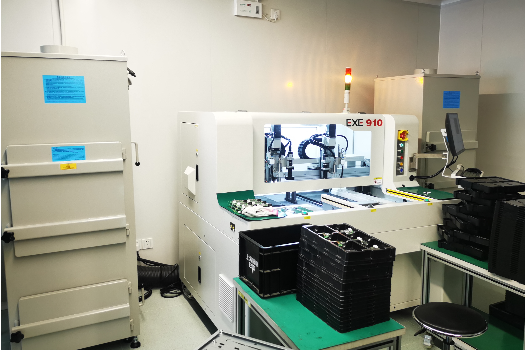

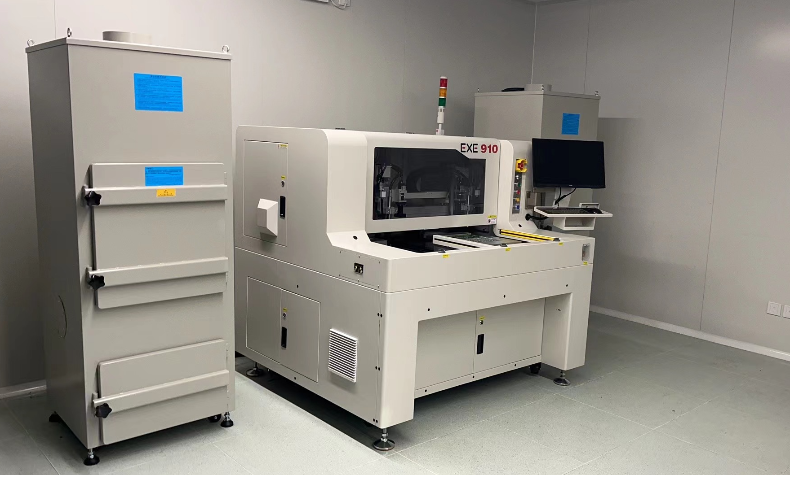

离线双主轴客户现场

功能介绍

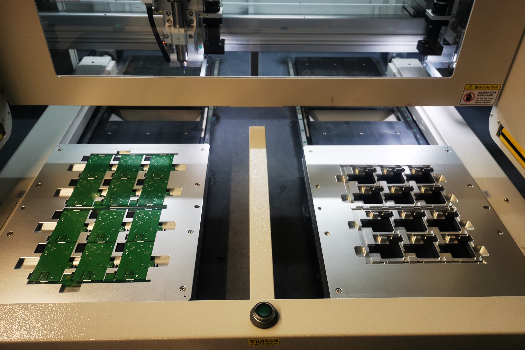

独立分割平台

标配双工位工作台面，可同时分割不同的产品，满足多工种加急需求
安全光栅设施

配备安全光栅，触碰光栅分板机暂停运行，并做出触碰光栅报警，安全有效防止夹手及异物被夹

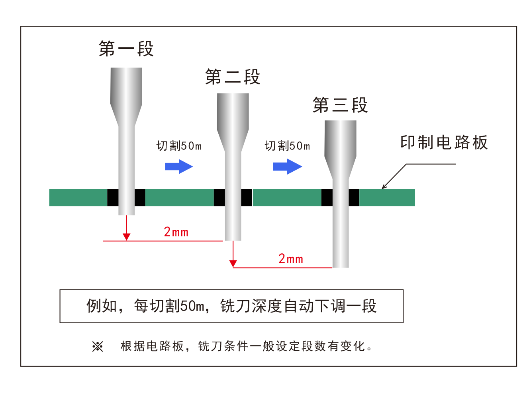

铣刀自动下调段数

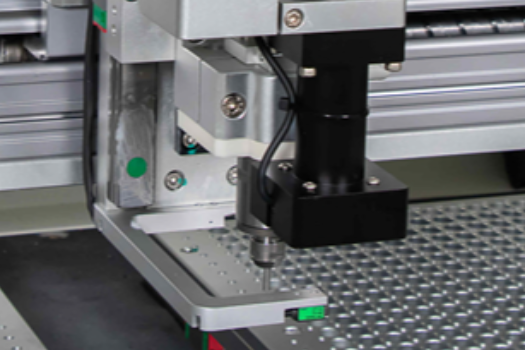

一把铣刀可实现自动下调段数，有效延长铣刀的使用寿命，确保每段使用的都是新刀刃，保障分板质量

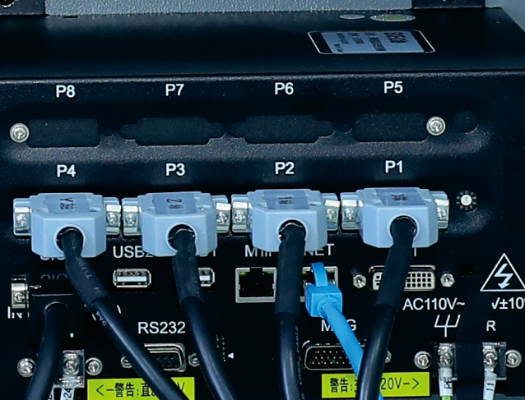

CNC控制系统

采用独立CNC专用运动控制器，将控制部分集成一体，回路控制稳定性强，精度高，响应传输快，抗干扰性强
上吸尘结构

可选配上吸尘结构，对切割点随动除尘，对粉尘要求极高的客户们来说是绝佳选择

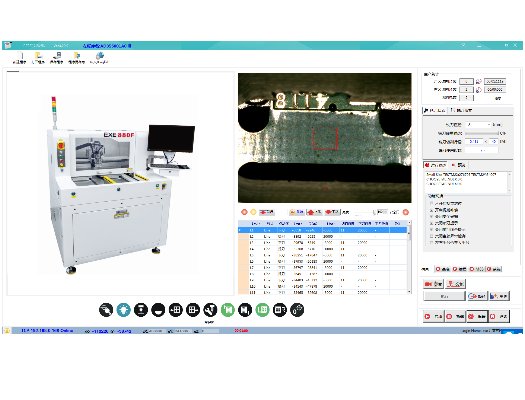

软件操作界面

视窗操作界面快捷中英文切换图示视窗操作界面，编辑程式简单，能快速的完成多点式程序编程。

配置介绍

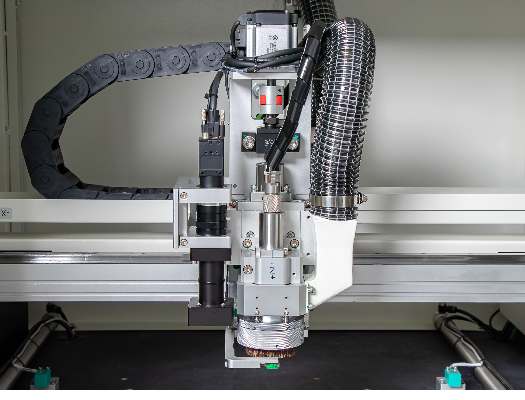

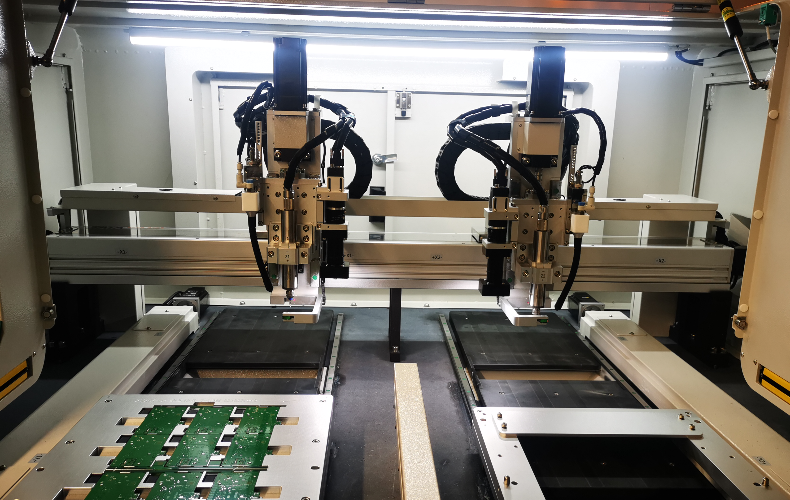

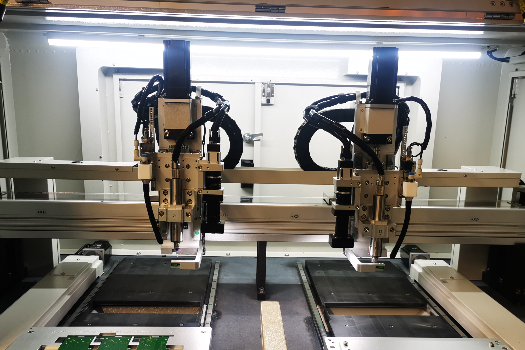

双日本NSK主轴

采用日本NSK主轴，切割应力小，精度高，稳定性强。

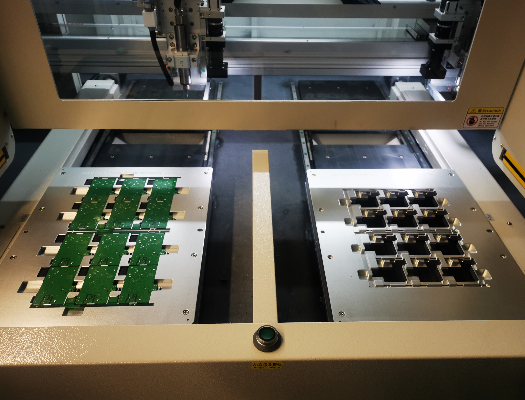

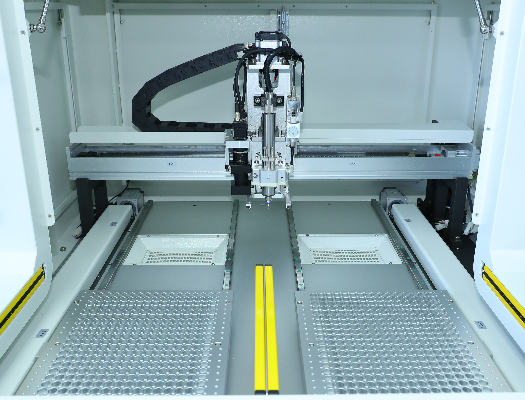

双工作台面

双工作台面，可分别独立运行分割不同的产品，大幅度提升多工种分板效率

双5HP吸尘机构

采用双5HP吸尘机构，独立对应各自的分割平台，吸尘效果极佳！

大理石平台

主架构采用大理石平台，运动模组、分板切割，稳定性高。

铣刀断裂检测系统

自动检测铣刀是否断裂，实时监测铣刀使用寿命，铣刀断裂、铣刀寿命使用完，分板机会积极做出报警提示

电控布局结构

电控线路合理布线，维护保养，轻松便捷。

双主轴l离线分板机EXE-910产品特性：

- 双主轴-双工位平台结构设计，提升切割分板效率。
- 双工位平台采用可分别独立主轴同时切割分板，大幅度提高切割分板产能及效率
- X轴、Y轴采用高精度防尘模组，保证设备切割稳定性强，精度高。
- 全系配备CCD视觉对位系统，提升切割精度及效率，防呆操作。
- 采用独立CNC专用运动控制器，将控制部分集成一体，回路控制稳定性强，精度高，响应传输快，抗干扰性强。
- 设备操作采用中英文界面转换，软件设计更加人性化，易于工程人员操作。
- 具备直线、圆弧及不规则型的板边切割功能，实现断刀检测，滑刀检测功能。
- 采用进口高速主轴切割应力小，精度高，增加切板效率，自动换刀实现全自动化。

品质保障售后无忧

24小时待命

不分星期六和星期天与节假日
珠三角、长三角

半小时响应，2小时到现场

质量保证及售后服务

- 整体设备保固期为一年，若有质量问题免费提供售后维护及更换。

- 售后服务人员均为本公司资深专业技术人员，经过公司的正规培训，考试合格后才单独作业的。售后部接到设备故障通知后，如设备不能正常工作时，长三角外半小时内做出答覆，2小时内派遣人员赶到现场解决问题；长三角外半小时内做出答覆，再根据具体情况24小时内派遣售后人员到达现场解决问题。（如开机不能正常生产，售后人员与客户进行沟通，按客户的要求时间内赶到现场）。

- 本公司售后人员全天24小时待命工作，不分星期六和星期天与节假日。

- 设备到达贵司后，我公司安排工程技术人员安装调试。

- 我公司可安排售后技术人员驻客户公司三天，负责培训及技术指导（可根据客户适当要求延长时间）直到接受为止。

- 我公司售后技术人员负责全面培训，贵司操作及技术人员对我公司设备的安装及操作，全心服务，毫无保留。

- 如客户公司有要求的前提下，我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
